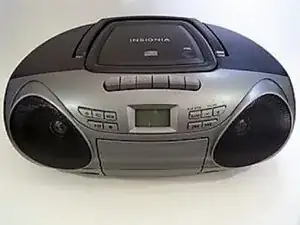

Замена кассетного проигрывателя Insignia NS-BCDCAS1

Поверните бумбокс, чтобы увидеть заднюю часть, затем переверните его вверх дном.

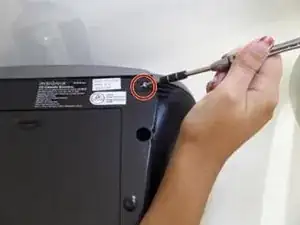

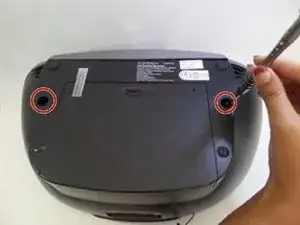

Вставьте отвертку с плоским наконечником 2,5 мм в два отверстия рядом с отсеком для батареек.

Поверните отвертку против часовой стрелки несколько раз, чтобы ослабить и извлечь винт длиной 17 мм.

Снимите два чёрных квадратных кусочка пеноматериала перед отсеком для батареек — под каждым из них находится винт.

Удалите два винта длиной 8 мм, используя отвертку с плоским наконечником 2,5 мм.

Передняя серая панель ослабнет после извлечения последнего винта.

Положите бумбокс на спину.

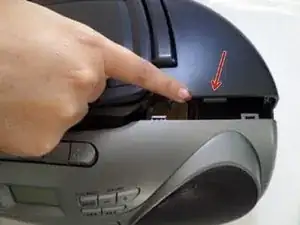

Отпустите переднюю панель, надавив на защёлки, удерживающие панели вместе.

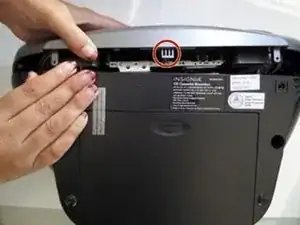

На верхней стороне панели расположены четыре серебристые защёлки, и одна — снизу.

Не отрывайте панель полностью — внутри подключены кабели.

Поверните бумбокс, чтобы посмотреть на заднюю часть, и поднимите ручку вверх.

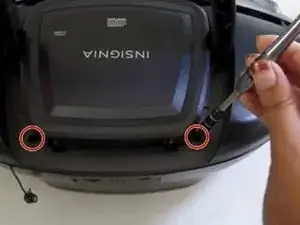

Используя ту же отвертку с плоским наконечником 2,5 мм, открутите два винта длиной 14 мм под ручкой.

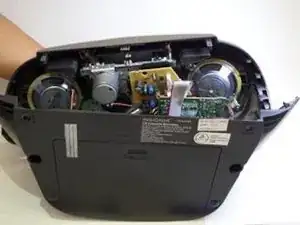

Осторожно приподнимите чёрную верхнюю часть, но не снимайте её полностью.

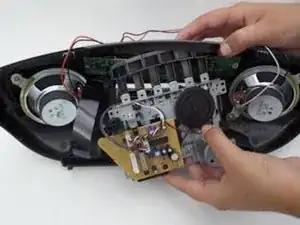

Расположитесь напротив днища открытого бумбокса и отсоедините переднюю панель от задней в следующем порядке:

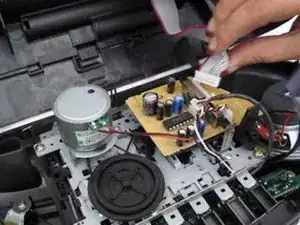

Отсоедините 4 провода (1 красный, 2 чёрных, 1 белый) от жёлтой платы на передней панели, потянув их вверх.

Потяните вверх чёрную ленту, прикреплённую к белой вилке на жёлтой плате.

Отсоедините более толстый бело-розовый шнур на меньшей жёлтой плате передней панели, оттянув его в сторону.

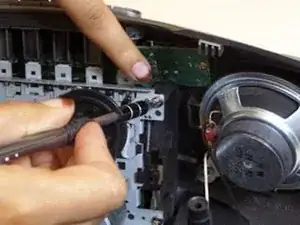

Лицом к внутренней стороне передней панели, на углах серой пластины находятся четыре винта. Выкрутите их крестовой отверткой PH1.

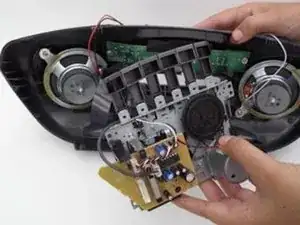

Расположившись лицом к внутренней стороне передней панели, аккуратно нажмите кнопки вниз и сдвиньте блок кассетного проигрывателя наружу.

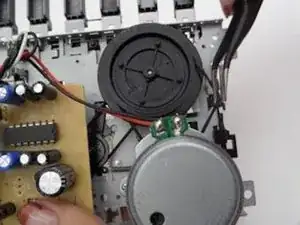

На задней части блока, справа от материнской платы и между мотором и чёрным кругом, находится резинка, передающая вращение с колес на ручки. Используя пинцет, снимите резинку и установите новую.
