Замена входа микрофона и аудиовыхода Sony TCM-450
Руководство iFixit по присоске для пайки
Если разъемы микрофона или аудиовыхода не работают на вашем Sony TCM-450 или TCM-450DV, это руководство подскажет, как их заменить. Вход микрофона и аудиовыход — одни из важнейших частей TCM-450: микрофон позволяет записывать голос или другие источники звука на магнитофон, а аудиовыход дает возможность использовать наушники.
При выпаивании аудиовыхода и входа микрофона следует использовать зажим для крепления платы.
Будьте осторожны при выпаивании — рядом с разъемами находятся компоненты, которые можно случайно выпаять. В этом случае потребуется припаять компоненты обратно, что может быть очень сложно даже для опытного мастера. Осторожно удаляйте детали, чтобы ничего не вырвать в процессе. Порядок действий неважен — нет необходимости снимать один разъем до другого.
Шаг 1


Выверните два винта Phillips #00 диаметром 3,5 мм с нижней части устройства.
Внимание: Убедитесь, что устройство выключено и не подключено к адаптеру питания — опасно снимать корпус при включенном питании, это приведет к повреждению и возможному вреду пользователю.
Шаг 2


Откройте крышку и аккуратно выверните два винта Phillips #0 длиной 9,7 мм изнутри передней панели.
Действуйте осторожно при выкручивании этих винтов, так как повреждение важных деталей возможно при соскальзывании отвертки.
Шаг 3


Откройте крышку батарейного отсека и аккуратно снимите заднюю панель с помощью лопатки iFixit.
При снятии задней панели устройство издаст щелчок. Задняя панель может казаться неглубоко прикрепленной, но если она визуально отделилась от крышки, её безопасно снимать.
Шаг 4

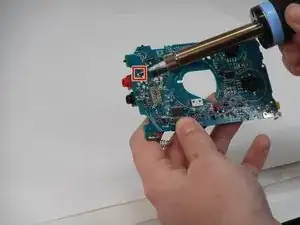

Аккуратно выпаяйте каждое соединение и осторожно отсоедините каждую подключенную проволоку.
Если вы не знакомы с выпаиванием и пайкой, обратитесь к Руководству iFixit по пайке.
Убедитесь, что паяльник мощностью 50 Вт — паяльники 30–40 Вт не расплавят припой на плате.
Шаг 5

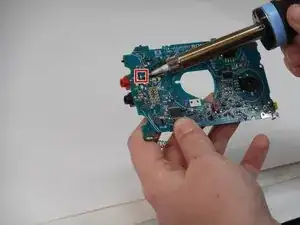

Аккуратно выпаяйте следующий набор соединений и осторожно удалите подключенные провода.
Шаг 6

Аккуратно выпаяйте последние две группы соединений и осторожно удалите провода.
Внимание: Выпаяйте все три отмеченных соединения одновременно перед попыткой снять провода, иначе они не полностью отсоединятся и это приведет к повреждению устройства.
Шаг 7


Аккуратно выкрутите три внутренних винта, как показано, чтобы ослабить плату.
Снимите следующие винты в этом порядке:
Винт Phillips #00, 3,4 мм
Винт Phillips #00, 4,6 мм
Винт Phillips #0, 9,7 мм. Для удаления этого винта необходимо одновременно поднять плату.
Шаг 8

Поднимите печатную плату из корпуса устройства.
Следите, чтобы при подъеме платы не выдернуть провода — это может повредить устройство.
Шаг 9

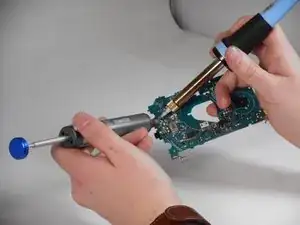

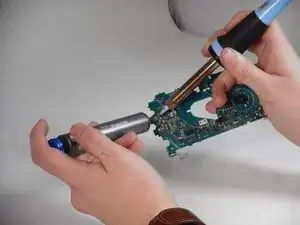

Для входа микрофона и аудиовыхода используйте присоску для каждого из трех паяных контактов. Применяйте описанную технику ко всем точкам пайки.
Чтобы использовать присоску, создайте вакуум над паяным контактом и, когда припой расплавится, нажмите кнопку на присоске, как показано на фотографиях.
Если вы не знакомы с присосками для пайки, обратитесь к Руководству iFixit по присоске для пайки.
Шаг 10

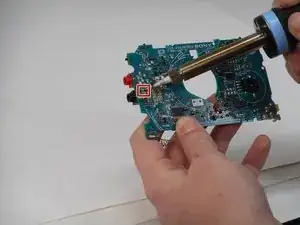

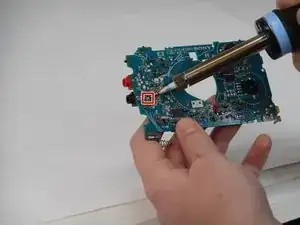

Выпаяйте первую и вторую точки, соединяющие разъем аудиовыхода.
Будут 2 паяных соединения с белыми линиями под припоем и маркировкой SP — это паяные контакты динамиков, их паять/выпаивать для этой инструкции не нужно.
Рядом с этим элементом находятся резисторы — не касайтесь их паяльником, иначе их придется вновь припаять на место.
Шаг 11

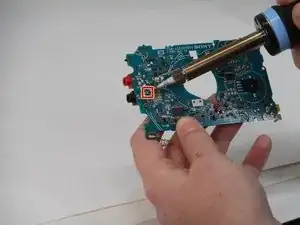

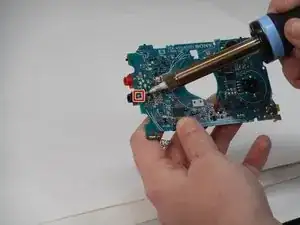

Выпаяйте третью и четвертую точки, соединяющие разъем аудиовыхода.
После удаления всего припоя аккуратно извлеките разъем аудиовыхода.
Рядом с этим элементом находятся резисторы — не касайтесь их паяльником, иначе их придется припаять обратно.
Будут 2 паяных соединения с белыми линиями под припоем и маркировкой SP — это паяные контакты динамиков, их паять/выпаивать для этой инструкции не нужно.
Если устройство не поддается извлечению, возможно, на разъеме всё ещё есть припой. Вернитесь к предыдущему шагу.
Шаг 12

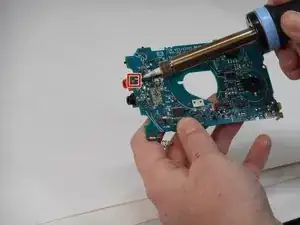

Отпаять первую точку пайки, соединяющую разъём микрофонного входа.
После удаления всей припоя аккуратно извлеките микрофон.
Будут 2 паяных соединения с белыми линиями под припоем и маркировкой SP — это паянные контакты динамиков, с ними не нужно работать в этом руководстве.
Рядом с этим элементом находятся резисторы — не прикасайтесь к ним паяльником, иначе вам придётся припаять их обратно на место.
Если устройство кажется не поддающимся извлечению, возможно, на входе микрофона ещё остался припой. Вернитесь к предыдущему шагу.
Заключение
Для сборки устройства выполните приведённые выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт не прошёл как планировалось? Попробуйте простую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
