Замена лазерной линзы диска в устройстве Insignia NS-BCDCAS1

Разверните музыкальный центр, чтобы увидеть заднюю панель, затем переверните его вверх дном.

Вставьте плоскую отвертку с жалом 2,5 мм в два отверстия рядом с отсеком для батареек.

Поверните отвертку против часовой стрелки несколько раз, чтобы ослабить и вынуть 17-мм винт.

Отклейте два чёрных квадратных кусочка поролона перед отсеком для батареек, чтобы обнажить под каждым из них винт.

Открутите два 8-мм винта с помощью плоской отвертки с жалом 2,5 мм.

Передняя серая панель ослабнет после удаления последнего винта.

Положите музыкальный центр на спину.

Отсоедините переднюю панель, нажав вниз на защёлки, которые удерживают панели вместе.

На верхней стороне панели расположено четыре серебристых защёлки и одна снизу.

Не отделяйте панель полностью — внутри подключены кабели.

Разверните музыкальный центр, чтобы увидеть заднюю панель, и поднимите ручку вверх.

Используя ту же плоскую отвертку с жалом 2,5 мм, удалите два 14-мм винта под ручкой.

Осторожно приподнимите чёрную верхнюю крышку, но не отсоединяйте её полностью.

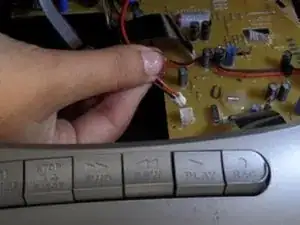

Отсоедините красный и чёрный провода от большой жёлтой материнской платы, потянув вверх.

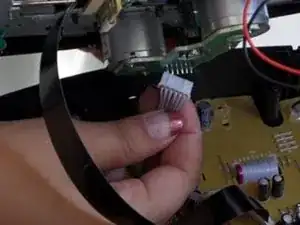

Отсоедините толстый бело-розовый кабель под чёрной верхней крышкой, потянув вниз.

Снимите чёрную блестящую полоску с обоих концов белого разъёма материнской платы.

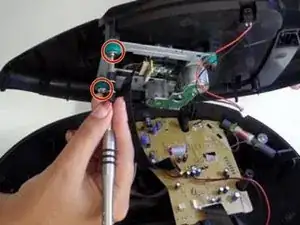

Используя крестовую отвертку №0, удалите два 11-мм винта, прикреплённые к зелёным ножкам под верхней панелью.

Пластиковой монтажной присоской снимите красные кольца с двух других зелёных ножек.

Красные кольца легко снимаются после ослабления.

Используя отвертку с японским крестом размером 1, удалите 8-мм винт с серой квадратной пластины.

Сдвиньте серебристую планку в сторону.

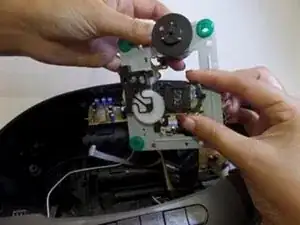

Всё устройство ослабнет. Поддерживайте его рукой.

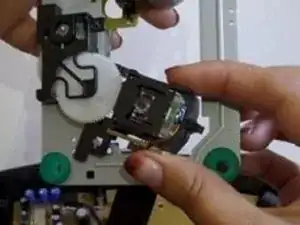

Квадратный блок с маленькой линзой ослаблен. Сдвиньте его вниз, чтобы вынуть из паза.

Отклейте чёрную ленту, чтобы блок остался полностью отдельно. Замените блок на новый.
