Замена мотора капстан/катушки Sony TCM-450

Ваш Sony TCM-450 или TCM-450DV неправильно вращается или работает на неверных скоростях? В таком случае возможна неисправность капстана/мотора — это руководство поможет заменить мотор. Капстан, также называемый мотором, — ключевой элемент Sony TCM-450, обеспечивающий вращение устройства. При замене мотора необходимо также снять ремень, поэтому их можно заменить одновременно.

Шаг 1

Снимите два винта Phillips #00 длиной 3,5 мм с нижней части устройства.

Внимание: Убедитесь, что устройство выключено и отсоединено от питания, если используется адаптер, так как опасно снимать корпус при включённом устройстве — это может привести к повреждениям и причинить вред пользователю.

Шаг 2

Откройте крышку и аккуратно снимите два винта Phillips #0 длиной 9,7 мм с внутренней стороны передней панели.

Будьте осторожны при выкручивании этих винтов — возможны повреждения важных деталей и другие мелкие повреждения при соскальзывании отвертки.

Шаг 3

Откройте отсек батареи и аккуратно снимите заднюю панель с помощью инструмента для вскрытия iFixit.

При снятии задней панели может раздаваться щелчок. Задняя панель может казаться не полностью ослабленной. Однако если задняя панель выглядит отделённой от крышки, её безопасно снимать.

Шаг 4

Аккуратно распаяйте каждое соединение и осторожно отсоедините все провода.

Если вы не знакомы с распайкой и пайкой, ознакомьтесь с Руководством iFixit по пайке.

Убедитесь, что паяльник мощностью 50 ватт — паяльники мощностью 30–40 ватт не расплавят припой на печатной плате.

Шаг 5

Аккуратно распаяйте следующий набор соединений и осторожно отсоедините соответствующие провода.

Шаг 6

Аккуратно распаяйте последние две группы соединений и осторожно снимите провода.

Внимание: Распаяйте все три отмеченных соединения одновременно перед попыткой снятия проводов, иначе они не отключатся полностью и это может повредить устройство.

Шаг 7

Аккуратно снимите три внутренних винта, как показано, с платы, чтобы ослабить её.

Снимите следующие винты в этом порядке:

Винт Phillips #00 длиной 3,4 мм

Винт Phillips #00 длиной 4,6 мм

Винт Phillips #0 длиной 9,7 мм. Для извлечения этого винта необходимо одновременно приподнять печатную плату.

Шаг 8

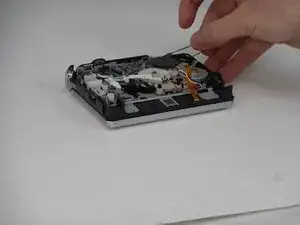

Поднимите печатную плату из устройства.

Следите, чтобы при подъёме платы не вытащить провода, так как это может повредить устройство.

Шаг 9

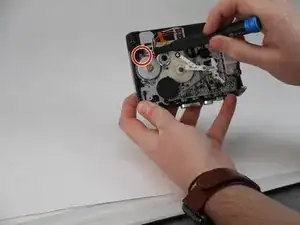

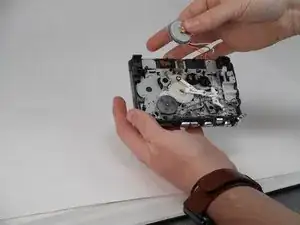

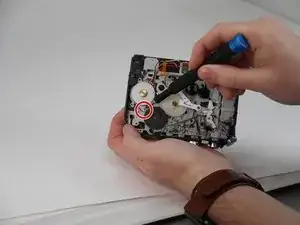

Плата уже будет распаяна от мотора (это выполнено при снятии платы). Снимите ремень с мотора, потянув ремень наружу и от шестерни, вокруг которой он натянут.
