Замена ремня (счётчика) Sony TCM-450
Если счётчик неправильно работает в вашем Sony TCM-450 или TCM-450DV, вероятно, неисправен ремень счётчика. Данное руководство поможет выполнить его замену. Счётчик предназначен для отметки определённых участков на кассете.
Шаг 1

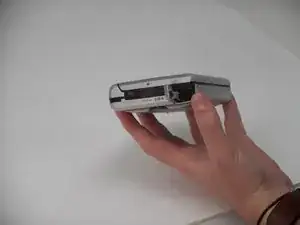

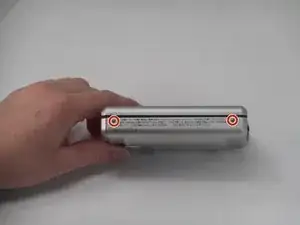

Открутите два шурупа Phillips #00 длиной 3,5 мм с нижней стороны устройства.
Осторожно: Убедитесь, что устройство выключено и отключено от сети, если используется адаптер питания. Небезопасно снимать корпус при включенном питании — это может привести к повреждению и риску для пользователя.
Шаг 2

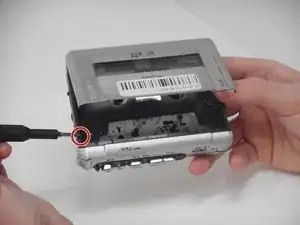

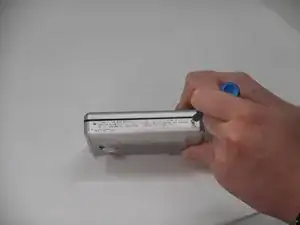

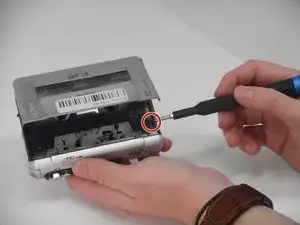

Откройте крышку и аккуратно открутите два шурупа Phillips #0 длиной 9,7 мм из передней части корпуса изнутри.
Будьте осторожны при откручивании этих шурупов, так как возможны повреждения важных компонентов или мелкие повреждения при соскальзывании отвёртки.
Шаг 3

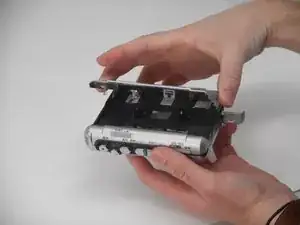

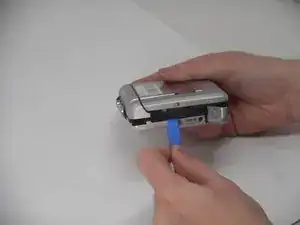

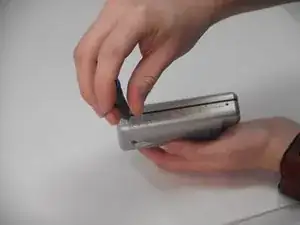

Откройте отсек батареи и аккуратно снимите заднюю крышку с помощью инструмента iFixit для вскрытия.
При снятии задней крышки может быть слышен щелчок. Крышка может ощущаться как плотно прилегающая. Однако если визуально крышка не соединена с корпусом, её можно безопасно снимать.
Шаг 4

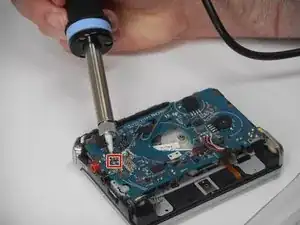

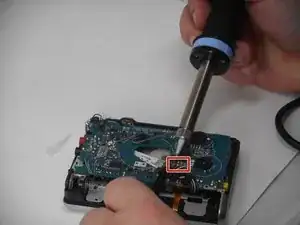

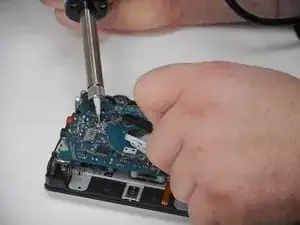

Аккуратно отпаяйте каждое соединение и осторожно снимите провода.
Если вы не знакомы с процессом пайки и отпайки, обратитесь к руководству iFixit по пайке.
Используйте паяльник мощностью 50 Вт, так как паяльники мощностью 30–40 Вт не расплавят припой на печатной плате.
Шаг 5

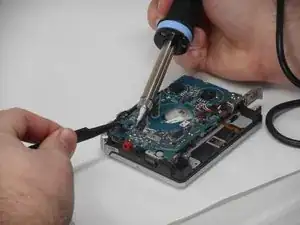

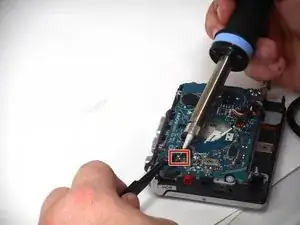

Аккуратно отпаяйте следующую группу соединений и осторожно снимите провода.
Шаг 6

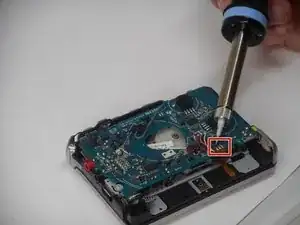

Аккуратно отпаяйте последние две группы соединений и осторожно снимите провода.
Осторожно: Отпаяйте все три отмеченных соединения одновременно перед снятием проводов, иначе они не отключатся полностью и это может повредить устройство.
Шаг 7

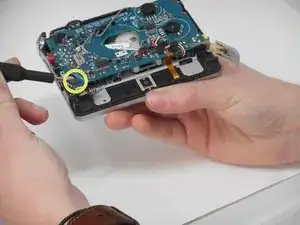

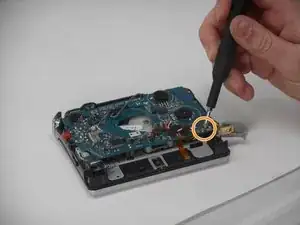

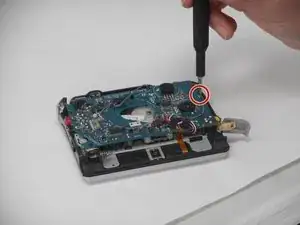

Осторожно открутите три внутренних шурупа, как показано, чтобы ослабить печатную плату.
Выкрутите следующие шурупы в указанном порядке:
Шуруп Phillips #00 длиной 3,4 мм
Шуруп Phillips #00 длиной 4,6 мм
Шуруп Phillips #0 длиной 9,7 мм. Чтобы выкрутить этот шуруп, необходимо одновременно приподнять печатную плату.
Шаг 8

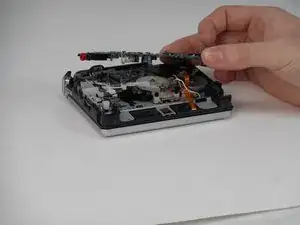

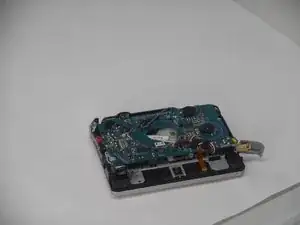

Приподнимите печатную плату из устройства.
При подъёме платы убедитесь, что не вытягиваете никакие провода — это может повредить устройство.
Шаг 9

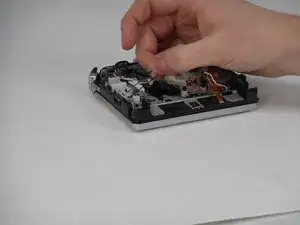

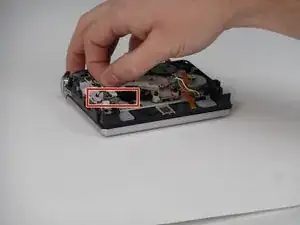

Снимите ремень счётчика, осторожно потянув его в сторону от компонентов, к которым он подключён, и от платы.
Убедитесь, что не тянете ремень слишком сильно, иначе он может резко дёрнуться и ударить вас, так как он изготовлен из резины.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Утилизируйте электронные отходы на сертифицированном по R2 или e-Stewards пункте переработки.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью в сообщество iFixit Answers.
Перевод руководства с ifixit.com
