Разборка проигрывателя Technics SL-1900
После многих лет хранения в гараже звукосниматель моего проигрывателя Technics SL-1900 перестал подниматься и опускаться при работе рычага управления. Он упорно оставался в полностью поднятом положении.
Я решил разобрать устройство, чтобы проверить состояние смазки в механизме подъёма звукоснимателя. Если смазка затвердела, я собирался очистить её и нанести новую. К счастью, смазка оказалась в хорошем состоянии.
Поэтому для устранения проблемы я просто распылил немного WD-40 в два ключевых подвижных узла, и этого оказалось достаточно, чтобы механизм подъёма заработал снова. Эта смазка не требовала разборки вообще; однако, поскольку я уже полностью разобрал устройство, я решил, почему бы не превратить это в пошаговое руководство?
Шаг 1

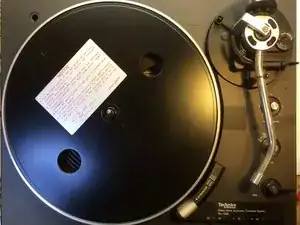

Снимите прозрачную крышку с проигрывателя. Она снимается вертикально вверх.
Снимите сборку звукоснимателя со штанги. Открутите фиксирующую втулку, чтобы освободить сборку, затем потяните сборку вверх.
Снимите резиновое покрытие поворотного стола с проигрывателя.
Снимите металлический диск проигрывателя. Вставьте палец в каждое из больших отверстий и потяните вертикально вверх.
Шаг 2

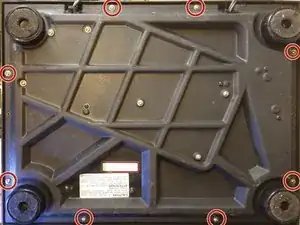

Открутите 8 винтов с крестообразным шлицем с нижней части проигрывателя. Это освободит пластиковую верхнюю крышку проигрывателя. Чтобы снять верхнюю крышку корпуса, необходимо переместить штангу в центр устройства. Отложите верхнюю часть корпуса в сторону.

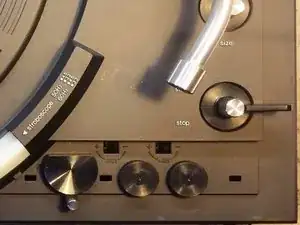

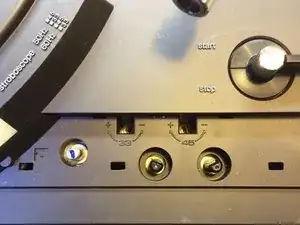

Поднимая пластиковую верхнюю крышку, будьте особенно осторожны в районе трёх ручек выбора скорости вращения диска, которые спрятаны под пластиковой заглушкой в нижнем правом углу проигрывателя. После снятия крышки корпуса ручки окажутся свободными под пластиковой заглушкой и могут болтаться.
Шаг 3
Сборка штанги фиксируется тремя винтами сверху и тремя длинными винтами снизу.

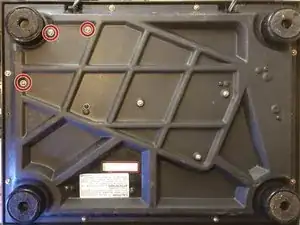

Начните с нижней части — открутите три длинных винта, крепящих сборку снизу.

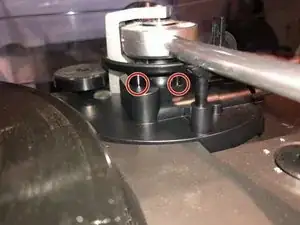

Открутите два обозначенных винта у основания сборки штанги.

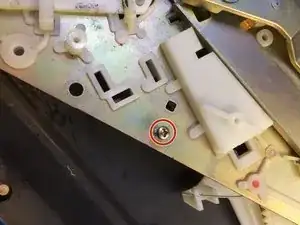

Снимите резиновую заглушку, закрывающую третий винт. Открутите скрытый винт.
Шаг 4
Штанга всё ещё соединена с основанием проигрывателя несколькими проводами.

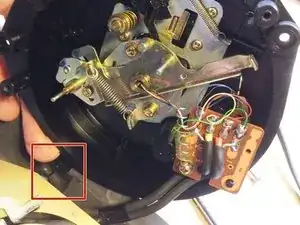

Аудиокабели от штанги проходят через пластиковую втулку компенсации усилия, расположенной в месте выхода из корпуса. Вытяните эту втулку из паза в нижней части корпуса.

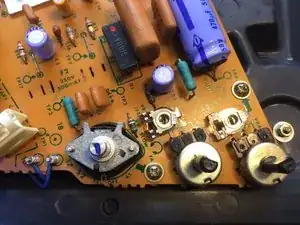

Открутите винт, крепящий провод заземления к большой печатной плате. Вставьте винт обратно в отверстие на плате, чтобы он не потерялся.
После отсоединения этих проводов сборка штанги полностью освобождается от основания проигрывателя.
Шаг 5

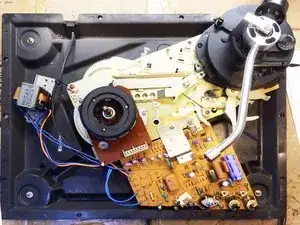

Осмотрите внутреннюю часть проигрывателя. В основании устройства всё ещё находятся двигатель, печатная плата и множество сложных пластиковых деталей.

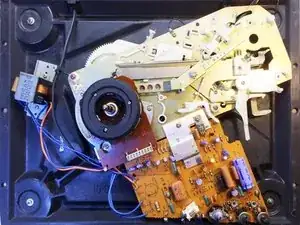

На нижней стороне основания штанги расположены пружины, провода и тонкие подвижные детали. Если смазка вокруг подвижных деталей затвердела, замените её, чтобы обеспечить нормальную работу механизма.
Шаг 6
Если смазка всё ещё мягкая и скользкая, но при подъёме рычага штанга не движется, распылите немного жидкой смазки сверху в подвижные опоры рычага, поднимающего и опускающего штангу. Я использовал WD-40.
После смазки проработайте механизм, аккуратно перемещая рычаг подъёма штанги вперёд и назад, одновременно двигая управляющим рычагом штанги.
Если всё выполнено успешно, вы увидите, как планка подъёма штанги медленно поднимается и опускается при работе рычага управления.
Шаг 7

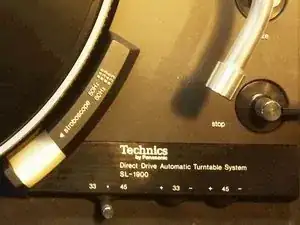

При сборке устройства будьте особенно внимательны при установке управляющих ручек обратно на их оси на печатной плате.
Сначала снимите небольшую пластиковую крышку, удерживающую управляющие ручки. С нижней стороны отожмите три пластиковых фиксатора, отмеченных красным. Затем сдвиньте небольшую пластиковую крышку вперёд, чтобы освободить два фиксатора, отмеченных жёлтым.
Установите управляющие ручки обратно на их металлические штыри.
Установите небольшую пластиковую крышку, вставив сначала два фиксатора (жёлтые), затем надавите вниз, чтобы защёлкнулись три фиксатора (красные).
Заключение
Чтобы собрать устройство, выполните все оставшиеся шаги в обратном порядке.
Перевод руководства с ifixit.com
