Замена предохранителя цифрового мультиметра Cen-Tech с семью функциями
Даже самые опытные инженеры-электрики иногда забывают правильно выставить прибор при быстром измерении напряжения. В следующий момент слышится вспышка и хлопок — предохранитель перегорает. Предохранители защищают прибор от повреждений и их замена обходится дешевле, чем покупка нового устройства. Эти цифровые мультиметры с семью функциями имеют несколько режимов работы, а измерение тока выделяет их на фоне самых дешёвых приборов. Режимы измерения тока, расположенные справа на переключателе, — единственные режимы, зависящие от защиты предохранителя. Когда предохранитель перегорел, прибор не может пропускать или измерять ток, но остальные шесть функций продолжают работать как обычно. Замена предохранителя может восстановить работоспособность прибора. Предохранители хрупкие и требуют осторожного обращения, как и любая электронная деталь. Избегайте захвата предохранителя за среднюю стеклянную или белую керамическую часть. Кожное сало на стекле может сократить срок службы предохранителя, а удерживание предохранителя за середину пальцами или плоскогубцами может разрушить его корпус. В этом руководстве подробно показан процесс замены предохранителя от начала до конца с указанием возможных опасностей, чтобы обеспечить безошибочный ремонт.
Шаг 1

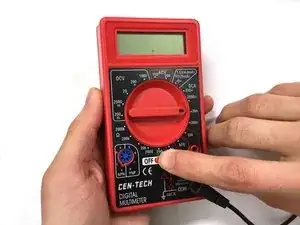

Выключите мультиметр.
Вы можете кликнуть по изображению в списке выше, чтобы увеличить отдельные фотографии по мере работы.
Отключите два измерительных щупа.
Никогда не пытайтесь открывать мультиметр во включённом состоянии. Всегда рекомендуется сначала снять измерительные щупы.

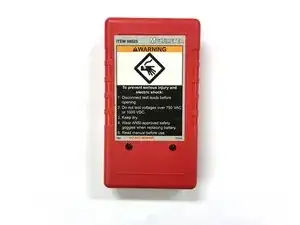

Переверните мультиметр.
Шаг 2

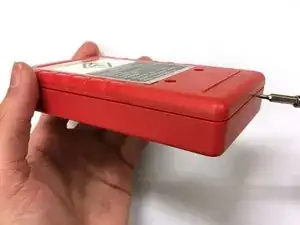

Выверните первый винт на задней крышке отвёрткой Phillips #0.
Поворачивайте винты против часовой стрелки для их извлечения, и по часовой стрелке — для вкручивания обратно.
Уберите первый винт в безопасное место.
Хорошей практикой является использование миски, контейнера с крышкой или магнита для хранения и отслеживания винтов.
Повторите процедуру для второго винта.
Иногда винт не хочет выскакивать или выпадать из отверстия. Если при попытке выкрутить винт вы ощущаете едва заметный щелчок, это означает, что винт освобождён. Можно слегка ударить задней частью прибора о руку, чтобы помочь винту выскочить.
Шаг 3

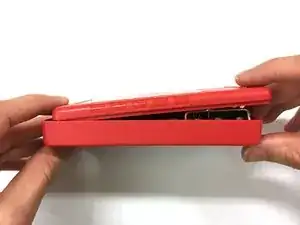

Подденьте корпус внизу, чтобы было удобнее работать.
Для этого может помочь плоская отвёртка 3/32.
Избегайте чрезмерного усилия при подъёме задней крышки, это может повредить две верхние защёлки.

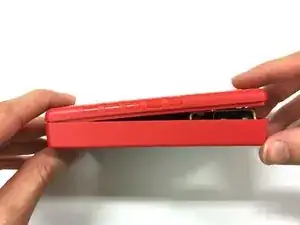

Сдвиньте заднюю крышку в направлении низа прибора, чтобы освободить её от двух верхних защёлок.
Чтобы освободить заднюю крышку от защёлок, нужно сдвинуть корпус лишь немного.
Снимите заднюю крышку и уберите её в безопасное место.
Шаг 4

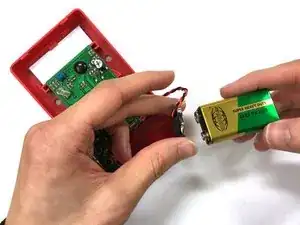

Извлеките батарею, чтобы получить доступ к клемме батарейного зажима.
Отключите клемму батареи.
Избегайте изгиба или складывания контакта — снимайте обе стороны зажима одним движением.

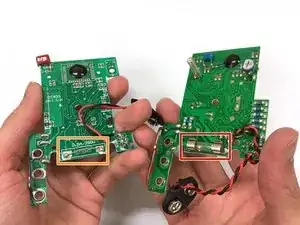

Найдите предохранитель вашего мультиметра. В приборе могут быть два типа предохранителей. На третьем изображении показано сравнение обоих типов.
Чаще всего предохранитель находится прямо над батареей, но иногда предохранители располагаются в верхнем левом углу печатной платы.
Съёмные предохранители: эти предохранители — наибольшие по размеру, удерживаются только металлическими зажимами. Они самые простые для замены.
Интегрированные предохранители: эти предохранители припаяны к плате. Их тоже можно заменить, но может потребоваться заказать специальные предохранители и уметь паять, имея соответствующие инструменты.
Шаг 5
Избегайте касания элементов печатной платы. Электронные устройства чувствительны к статическим разрядам. Устранить лишний статический заряд можно, прикоснувшись к большой металлической поверхности, например к холодильнику, плите или металлической полке.
Не вытаскивайте предохранитель, захватывая его за середину пальцами или плоскогубцами — вы можете раздавить корпус предохранителя.

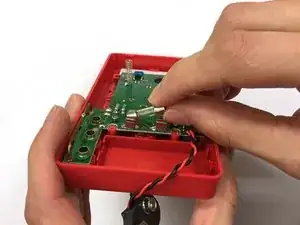

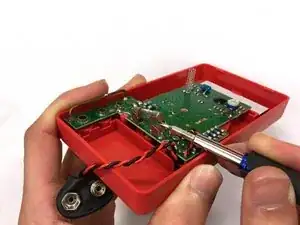

Подденьте головкой плоской отвёртки 3/32 один из металлических наконечников предохранителя.
Используйте рычаг отвёртки, чтобы приподнять один край предохранителя и вытащить его из зажима.
Возьмите за металлический наконечник предохранителя и потяните, чтобы освободить другой конец из второго зажима.
Лучший захват даёт удерживание предохранителя пальцами. Плоскогубцы могут слишком сильно сжать предохранитель при попытке захвата.
Шаг 6
Замените неисправный предохранитель на новый.

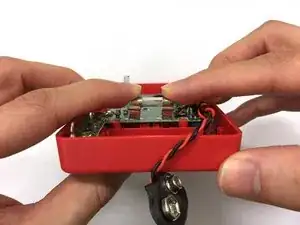

Разместите новый предохранитель поверх двух зажимов.

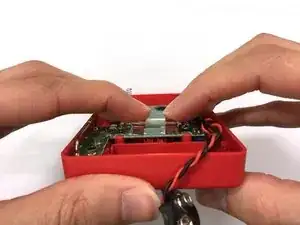

Прижмите предохранитель с обоих концов и вставьте его в зажимы.
Одновременное нажатие на оба конца и защёлкивание предохранителя одним быстрым движением создаёт меньшую механическую нагрузку, чем поочередная установка сторон.
Заключение
Для сборки прибора выполните шаги 4–1 в обратном порядке. Теперь в приборе установлен новый рабочий предохранитель, что позволяет снова использовать правые режимы измерения тока, обозначенные как «DCA».
