Замена экрана цифрового мультиметра Cen-Tech с семью функциями

Если экран разбит или не работает, возможно, его придется заменить. Этот гид покажет, как выполнить замену экрана.

Шаг 1

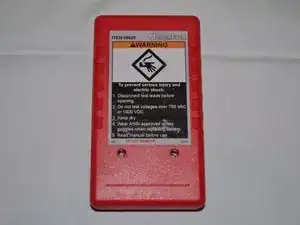

Уложите мультиметр экраном вниз; на задней панели видны панель и винты.

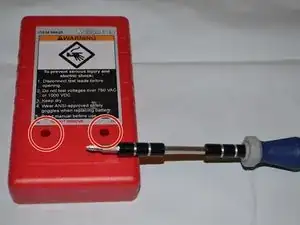

Открутите два винта 9 мм на задней панели с помощью отвертки Philips #0.

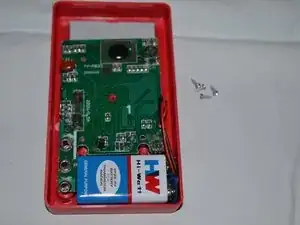

Снимите заднюю панель устройства, потянув ее вверх.

Удалите аккумулятор из мультиметра перед продолжением.

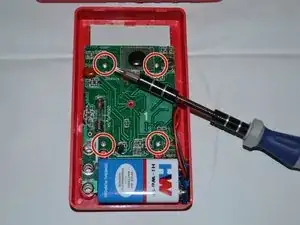

Удалите четыре винта 7 мм с головкой Philips, которые удерживают печатную плату на месте.

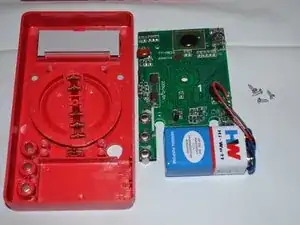

Аккуратно поднимите печатную плату от корпуса устройства.

Удалите аккумулятор после снятия задней крышки, чтобы уменьшить риск короткого замыкания печатной платы.

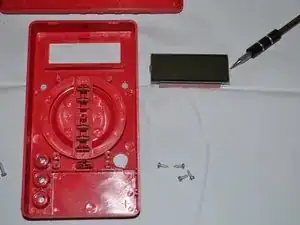

Экран расположен в верхней части устройства.

Осторожно удалите экран из устройства, потянув вверх.

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
