Замена выключателя Jabra Elite 85h
Если устройство не включается при повороте амбушюра в положение "включено", рычаг переключателя может быть сломан.
В этом руководстве требуется небольшая пайка, и предпочтительно использование паяльника с горячим воздухом. ДЕЛАЙТЕ НА СВОЙ РИСК.
Часть, которую я использовал, — это эта: https://www.farnell.com/datasheets/40139...
но есть много других аналогичных.
Шаг 1

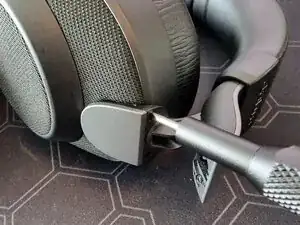

используйте отвертку с плоским концом, чтобы снять крышку над шарниром с правой стороны (той же стороны, что и порт зарядки)

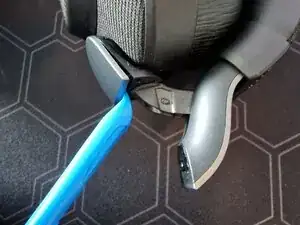

помогите себе лопаткой, чтобы открыть

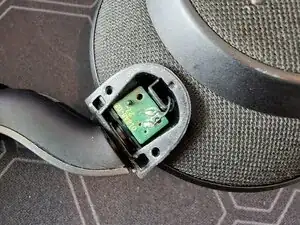

открыто
Шаг 2
удалите винт T5

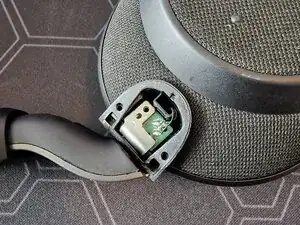

поднимите металлическую скобу
Шаг 3
поднимите печатную плату
отпайте микровыключатель
припаять новый микровыключатель
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
