Замена порта зарядки JBL Tune 720BT
Если ваши наушники JBL Tune 720BT больше не заряжаются, заряжаются с перебоями или зарядный кабель кажется ненадежным при подключении, порт зарядки может быть поврежден или изношен. Это руководство проведет вас через процесс снятия внутренних компонентов, доступа к порту зарядки и его замены, чтобы ваши наушники снова работали исправно.
Этот ремонт требует открытия чашек, отключения батареи и использования паяльника для удаления и установки деликатных электронных компонентов. Работайте медленно, используйте правильные инструменты и аккуратно обрабатывайте все кабели и печатные платы, чтобы избежать повреждений.
С терпением и правильной техникой вы сможете восстановить возможность зарядки ваших наушников JBL Tune 720BT.
Шаг 1

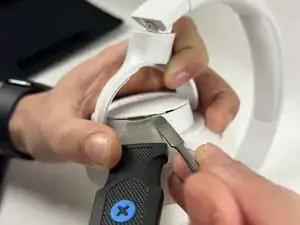

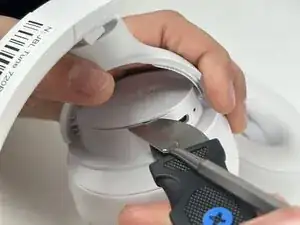

Используйте инструмент Jimmy, чтобы снять заднюю крышку правой чашки. Применяйте легкое, равномерное давление, чтобы освободить пластиковые защелки, удерживающие крышку.
Понадобится немного силы, чтобы освободить заднюю часть от защелок.
Шаг 2

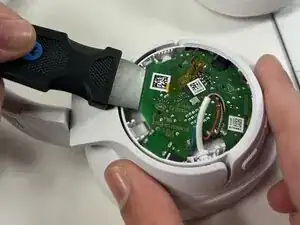

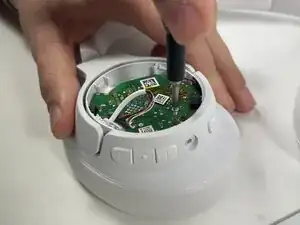

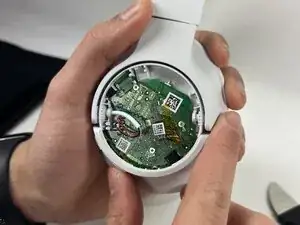

Удалите винты, фиксирующие внутреннюю плату, удерживая плату на месте. Снимите внутреннюю крышку, чтобы открыть доступ к внутренним компонентам. Обязательно следите за всеми винтами — они понадобятся для сборки.
Шаг 3

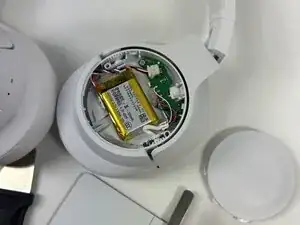

Используйте инструмент Jimmy, чтобы снять заднюю крышку левой чашки, чтобы открыть батарею. Отключите батарею, аккуратно потянув за красные, белые и черные провода, вытаскивая их из гнезда.
Не тяните за проводами, захватывайте разъем, чтобы избежать разрыва кабелей от платы.
Шаг 4

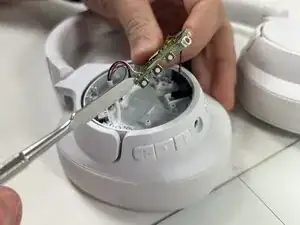

Вернитесь на правую сторону, аккуратно переверните плату, чтобы открыть порт зарядки.
Осторожно следите за тем, чтобы не перенапрячь провода.
Убедитесь, что плата находится в удобном положении для следующего шага.
Шаг 5
Используйте паяльник, чтобы прогреть и удалить старый порт.
Припаяйте новый порт зарядки к точкам пайки на плате. Когда завершите пайку, убедитесь, что очистили остатки припоя.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке. Убедитесь, что все разъемы надежно закреплены и нет перегибов кабелей, прежде чем зафиксировать крышки на месте.
Перевод руководства с ifixit.com
