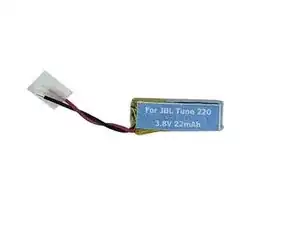

Замена аккумулятора Jbl Tune 225TWS

Используйте термофен, чтобы разогреть крышку аккумулятора

Это размягчит пластик, что облегчит снятие крышки с минимальными повреждениями.

Нагревайте по 5 секунд за раз, постоянно перемещая поток тепла, следя за тем, чтобы пластик не расплавился.

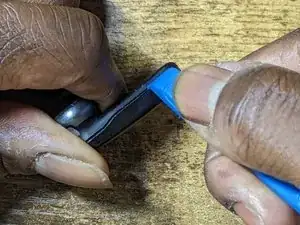

Вставьте наконечник инструмента для вскрытия, медиатор или бритвенное лезвие в шов крышки аккумулятора и продвигайтесь вокруг шва, пока крышка не отойдет от основания наушника. (Фото 1)

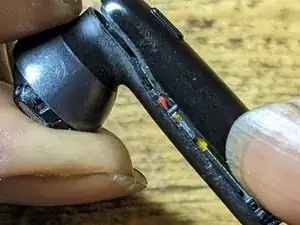

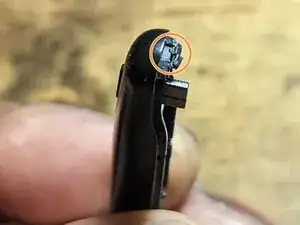

Будьте осторожны, чтобы не повредить 4 пластиковых выступа на основании наушника (Фото 2) или 5-й фиксирующий зажим в верхней части крышки наушника (Фото 3), которые удерживают крышку аккумулятора.

Если фиксирующие зажимы или любые выступы будут повреждены при снятии, вы можете использовать эпоксидный клей, чтобы закрепить крышку после замены аккумулятора.

Зафиксируйте наушники в тисках-помощниках, чтобы облегчить работу при пайке. (Фото 1)

Разогрейте паяльник.

Рекомендуется использовать конический жал паяльника для маленьких контактных площадок и чтобы избежать повреждения окружающего пластика.

Приложите жал паяльника к контактной площадке, к которой припаян один из проводов аккумулятора, пока припой не расплавится и провод не освободится от площадки.

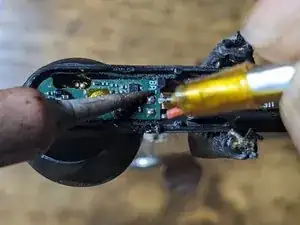

Используйте пинцет, чтобы поддеть провод от клеммы аккумулятора, чтобы он не припаялся обратно по мере остывания припоя. (Фото 2)

Повторите то же для второго провода аккумулятора.

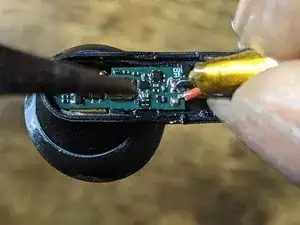

Аккуратно потяните за корпус самого аккумулятора, чтобы он не припаялся обратно по мере остывания припоя. (Фото 3)

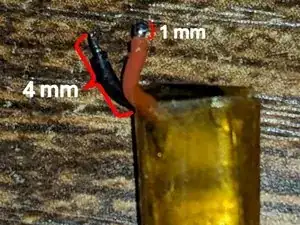

От аккумулятора будет идти провода с лишней длиной, поэтому нужно укоротить провод примерно до 4 мм

Оловение провода (Ссылка на полезное руководство по облуживанию и зачистке проводов)

Используйте бокорезы, чтобы снять примерно 1 мм изоляции.

Будьте осторожны, не обрежьте провод слишком коротко, иначе придется снимать желтую каптон-ленту с аккумулятора и припаивать новый провод к самому аккумулятору.

Нанесите небольшое количество флюса на оголённый участок провода.

Добавление флюса к проводу облегчит процесс облуживания

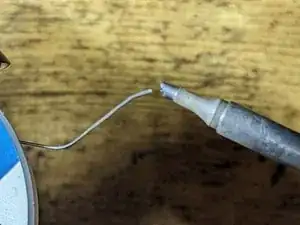

На чистый жал паяльника нанесите небольшое количество припоя.

Приложите жал с припоем к обработанному флюсом проводу, пока припой не впитается в провод.

Оловение контактных площадок

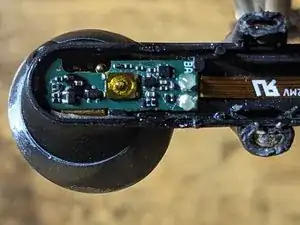

Нанесите небольшое количество флюса на контактные площадки аккумулятора. (Фото 1)

На чистый жал паяльника нанесите небольшое количество припоя. (Фото 2)

Приложите жал с припоем к обработанным флюсом площадкам, пока на каждой площадке не образуется небольшая капля припоя. (Фото 3)

Очистите оставшийся флюс с платы с помощью ватной палочки, смоченной изопропиловым спиртом.

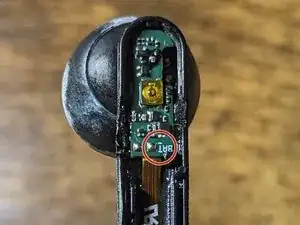

Если вы заменяете аккумулятор в левом наушнике, то площадка, соответствующая чёрному проводу, будет обозначена на плате как BAT -. (Фото 2)

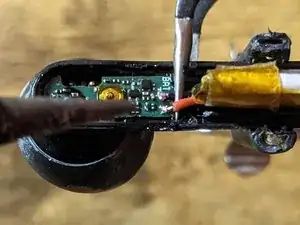

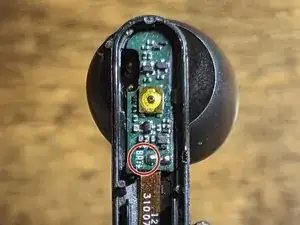

Если вы заменяете аккумулятор в правом наушнике, то площадка, соответствующая красному проводу, будет обозначена на плате как BAT +. (Фото 3)

Разогрейте припой на площадке и вставьте провод в расплавленный припой.

Держа корпус аккумулятора между двумя пальцами, вам будет проще направить провод в расплавленный припой

Повторите описанные действия для второго провода аккумулятора

Пинцет может помочь при позиционировании второго провода

Убедитесь, что между двумя площадками нет припоя, замыкающего их между собой, что могло бы привести к короткому замыканию аккумулятора.

Примерьте крышку аккумулятора (Фото 1)

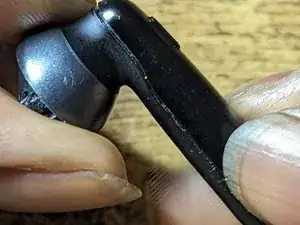

Осторожно наденьте крышку обратно на фиксирующие выступы на основании наушника.

Если какие-либо выступы были согнуты при снятии, аккуратно попытайтесь вернуть их в исходное положение.

Если какие-либо фиксирующие зажимы или выступы были сломаны при снятии крышки, вы можете использовать суперклей для их склейки.

Проверка наушника

Удерживайте кнопку питания 2 секунды, чтобы убедиться, что наушник включается и ремонт выполнен успешно.

Если какие-либо фиксирующие зажимы или выступы были сломаны при снятии крышки, нанесите эпоксидный клей на эти участки наушника.

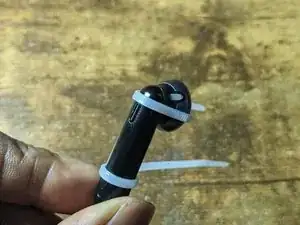

Равномерно зажмите наушник с помощью стяжек или другим удобным способом до полного отверждения эпоксидного клея.

Старайтесь избегать нажатия кнопки питания при сжимании наушника.

Убедитесь, что по периметру образован равномерный шов, чтобы обеспечить оптимальную тактильную чувствительность кнопки на наушнике.
