Замена Bluetooth-модуля Jabra Elite 85h
Если у вас возникают проблемы с подключением наушников Jabra Elite 85H, возможно, неисправен Bluetooth-модуль. Следуйте этому руководству, чтобы правильно разобрать наушники и отремонтировать модуль. Это руководство проведёт вас пошагово через процесс.
Шаг 1

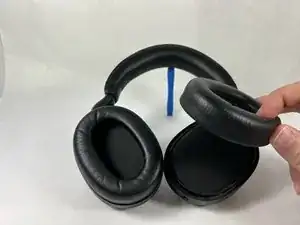

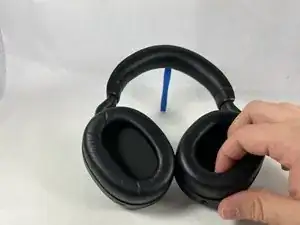

Снимите каждую амбушюру, заведя пальцы по внутренней стороне амбушюры и тянув вверх и от чашки наушника.
Если амбушюра не отходит полностью, переместите руку на противоположную сторону и потяните вверх таким же образом.
Шаг 2
Пенные вкладыши и клейкая лента под ними очень хрупкие, действуйте аккуратно и не рвите материал.

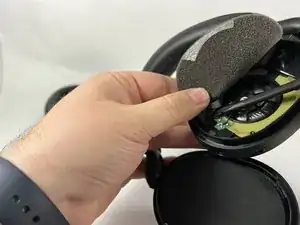

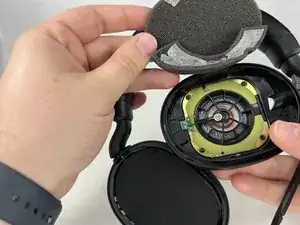

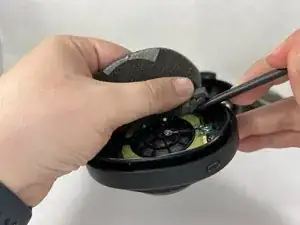

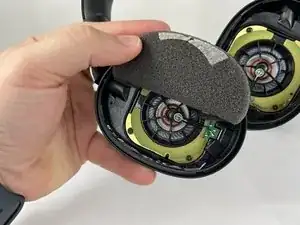

С помощью маленькой пластиковой лопатки начинайте поддевать и удалять пенные вкладыши с прикреплённой к ним клейкой лентой.
Шаг 3
Повторите предыдущие шаги на другой стороне.
Шаг 4

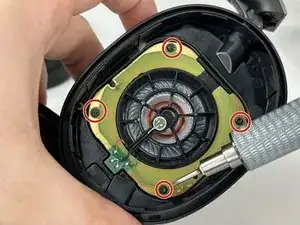

Отвинтите и снимите четыре винта T6, удерживающие динамик на месте.
Шаг 5

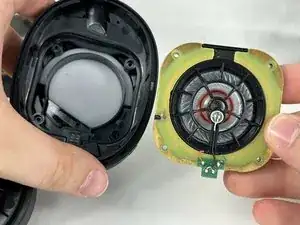

Наклоните наушники так, чтобы динамик выскользнул из пластикового держателя.
Повторите для обеих сторон.
Шаг 6

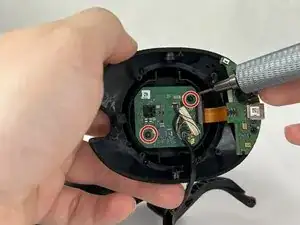

Снимите два винта, удерживающие верхнюю и нижнюю платы.
Шаг 7

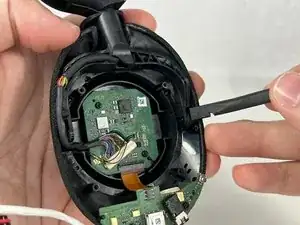

Снимите две прикреплённые платы с корпуса наушников.

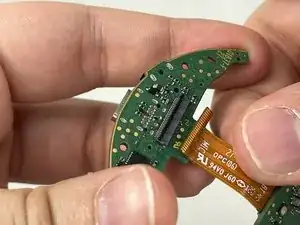

Отпаять Bluetooth-модуль от платы управления для замены.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
