Замена батареи Jabra Evolve 75
Уровень заряда Вашей гарнитуры Jabra Evolve 75 падает до нескольких процентов сразу после зарядки? Скорее всего, батарея требует замены. Это небольшая проблема, но, к сожалению, Jabra не предлагает её как запасную часть. Поэтому придётся искать альтернативного поставщика. В Шаге 1 приведены характеристики батареи и поставщик рабочей заменяющей батареи (я использую её ежедневно уже два года).
Шаг 1
Приобретите новую батарею. Оригинальное обозначение: AHB572535PST, характеристики: 3.7В, 500 мА·ч, 2 Вт·ч.

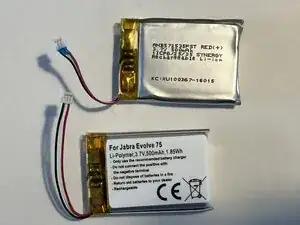

Я использовал следующую батарею с такими же характеристиками (фактически 1.85 Вт·ч вместо 2.0 Вт·ч, но это не существенно) примерно за €16 (нижняя модель на фото): https://www.accuswiss.ch/product_info.ph...

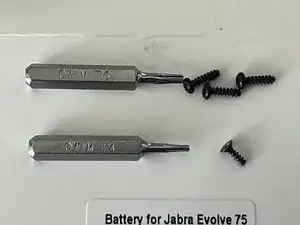

Для винта на внешней стороне корпуса потребуется отвёртка T4.
Для трёх винтов внутри корпуса потребуется отвёртка T6.
Для извлечения старой батареи понадобится лопатка (подойдёт также медиатор для гитары).
Шаг 2

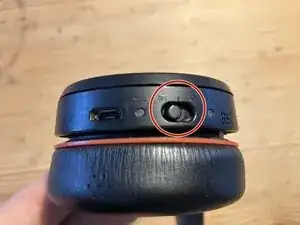

Выключите устройство (переключатель на гарнитуре в положение OFF)
Шаг 3

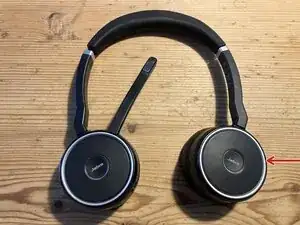

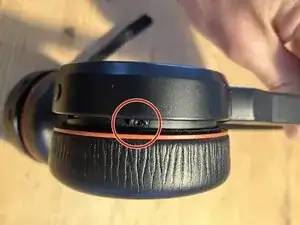

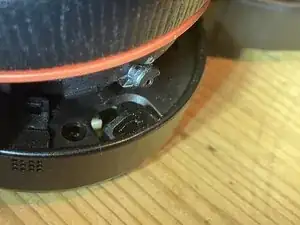

Ослабьте винт на стороне без микрофона (стрелка) с помощью отвёртки T4.
Снимите винт и положите его в безопасное место.
Шаг 4
Теперь самая трудная часть: нужно отщёлкнуть амбушюр. Для этого требуется аккуратность и терпение!

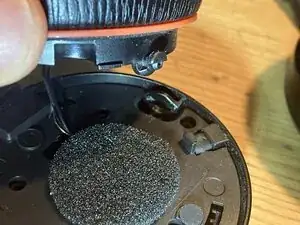

Амбушюр зацеплён за крючок с правой стороны (напротив ослабленного винта). Чтобы отщёлкнуть, сначала нужно надавить на амбушюр с зацепленной стороны вниз (синяя стрелка), затем одновременно повернуть его влево (зелёные стрелки). Для этого осторожно двигайте амбушюр назад и вперёд.
Сначала посмотрите видео в следующем шаге.
Последние два изображения показывают отщёлкнутый амбушюр.
Шаг 5

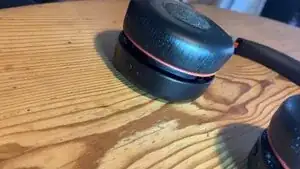

Не применяйте силу, постарайтесь найти правильный поворот ;-)
Шаг 6
Ослабьте три винта отвёрткой T6
Будьте осторожны, чтобы не потерять отмеченную зелёным деталь

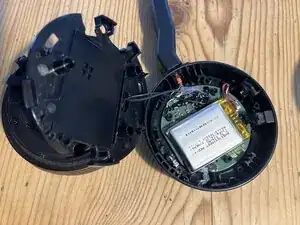

Снимите чёрную крышку и отложите её в сторону
Осторожно обращайтесь с тонкими проводами динамика
Шаг 7
Отключите старую батарею

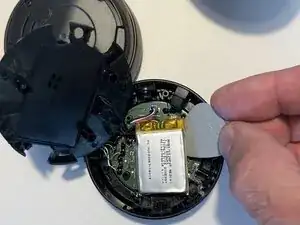

Аккуратно извлеките старую батарею с платы с помощью лопатки. ВНИМАНИЕ: не используйте острых предметов и ни в коем случае не повреждайте старую батарею! Литий-полимерные батареи могут загореться при механическом воздействии или повреждении!
Шаг 8

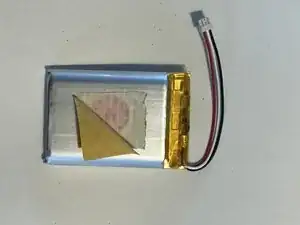

Прикрепите двусторонний скотч, чтобы зафиксировать батарею на печатной плате

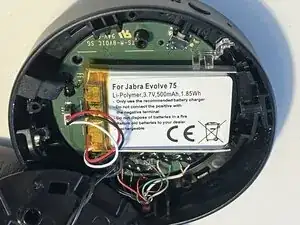

Подсоедините новую батарею к плате.
Шаг 9
Зафиксируйте чёрную крышку тремя винтами Torx T6.
Защёлкните амбушюр на крючок (это гораздо проще, чем его отщёлкивание).

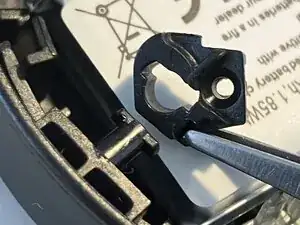

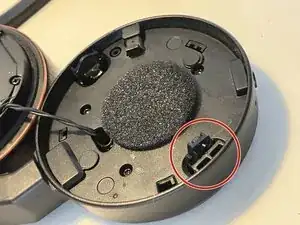

Если в процессе разборки выпала деталь, обведённая красным, вставьте её обратно с помощью пинцета (зенковка для винта должна быть обращена вверх и наружу).
Заключение
Соберите устройство в обратном порядке.
Перевод руководства с ifixit.com
