Снятие сетки звуковой камеры Google Pixel Buds A-Series
На самом деле Google Pixel Buds A-Series — это более дешевая версия Google Pixel Buds 2. Одно заметное отличие состоит в том, что крышка звуковой камеры больше не представляет собой прочную металлическую решётку, а является приклеенной очень тонкой и чрезвычайно мелкой сеткой.
Эта сетка может быть повреждена или забита маслами и другими веществами, что может значительно снизить максимальную громкость наушников или вызвать шум и нестабильное воспроизведение звука из‑за ослабления сетки.
Обратите внимание, что Google рекомендует не допускать попадания жидкостей (кроме небольшого количества воды) на наушники, но в моём случае капли для ушей, содержащие спирт, попали на наушники и повредили сетку.
Если сетка забита маслами, её невозможно очистить, так как масла не растворяются в воде, а использование других растворителей, например спирта, растворит клей, удерживающий сетку. Поэтому единственный практичный подход — полностью удалить сетку.
Это руководство показывает, как снять эту защитную сетку и восстановить качество звука. Это не полноценный ремонт, поскольку нет практического способа заменить оригинальную сетку, но по крайней мере устройство, которое в противном случае практически неремонтопригодно, снова становится пригодным для использования.
Шаг 1

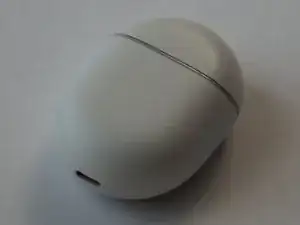

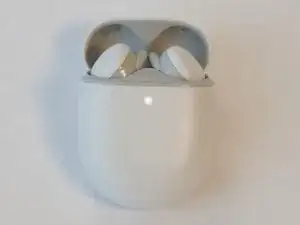

Откройте зарядный/переносной футляр Google Pixel Buds, чтобы найти наушники.
Снимите резиновые насадки.
При необходимости очистите наушники, особенно отверстия, контакты и датчики, влажными ватными палочками.
Шаг 2

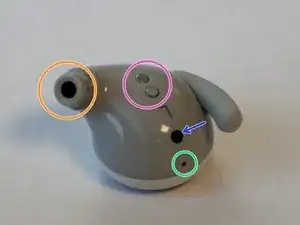

Компоненты наушников:
Микрофон
Вентиляционное отверстие
Контакты для зарядки
ИК‑датчик для определения нахождения наушника в ухе
Датчик касания
Отверстие звуковой камеры с сеткой — наш объект интереса
Шаг 3
Возьмите небольшой контейнер, налейте в него изопропиловый спирт и поместите наушники так, чтобы к жидкости касалось только отверстие звуковой камеры — но не любые другие части.
Время замачивания может варьироваться в зависимости от того, насколько разрушается клей. Это может занять несколько часов.
Если требуется длительное замачивание, настоятельно рекомендую добавить в спиртовой раствор немного глицерина, чтобы размягчить клей и предотвратить быстрое испарение растворителя.
Шаг 4

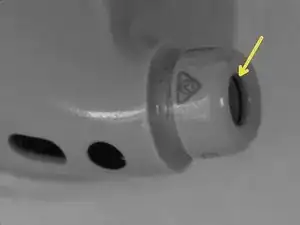

Сетка, которую мы собираемся удалить. Сетка сидит в небольшой канавке в пластиковом корпусе и удерживается липким чёрным клеем.
Канавка (после удаления сетки)
Это металлическая решётка более дорогой модели Pixel Buds 2 (для сравнения).
Шаг 5
Возьмите мягкую щётку (например зубную щётку или маленькую художественную кисть) и аккуратно попробуйте сдвинуть сетку внутрь.
Не применяйте чрезмерную силу и не используйте острые/заострённые инструменты, такие как пинцет с острыми концами.
Вам не нужно создавать прореху в сетке и тем более повредить мембрану динамика глубже внутри.
Если сетка не двигается легко, продолжайте замачивание в растворителе. Будьте очень осторожны и не применяйте силу.
Шаг 6

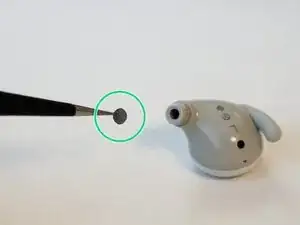

Аккуратно используйте тонкий пинцет, чтобы захватить ослабевшую сетку и вытащить её наружу.
Сетка, вероятно, всё ещё приклеена с одной стороны к канавке (если вы аккуратно её поддавили), поэтому её должно быть просто извлечь. Если нет, найдите её в звуковой камере и аккуратно удалите.
Следите, чтобы не касаться и не повредить мембрану динамика глубже сзади. Используйте только маленькую мягкую щётку, если сетка застряла на задней стороне звуковой камеры.
Большая часть клея должна выйти вместе с сеткой. При необходимости аккуратно удалите любые оставшиеся остатки пинцетом или мягкой щёткой.

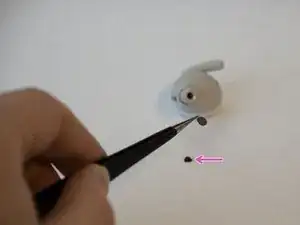

Вот немного липкого чёрного клея.
Заключение
Соберите резиновые насадки обратно и протестируйте наушники. Надеюсь, проблема исчезнет.
Удалённая сетка может привести к увеличенному поступлению грязи и жидкостей в будущем. Вы можете попробовать сделать новую крышку, например из мелкой латунной сетки, но удалённая сетка также позволяет аккуратно очистить внутренности, так что это не критично.
Перевод руководства с ifixit.com
