Замена платы USB‑C в зарядном футляре Google Pixel Buds 2a
Это руководство по ремонту подготовлено сотрудниками iFixit и не получало одобрения Google. Узнайте больше о наших руководствах по ремонту здесь.
Следуйте этому руководству, чтобы заменить плату USB‑C зарядного футляра для наушников Pixel Buds 2a.
Если разъем в зарядном футляре болтается или футляр не заряжается, возможно, потребуется заменить плату USB‑C.
Перед началом ремонта, очистите разъем и протестируйте его снова, чтобы убедиться, что проблема не вызвана засорённым разъемом.
Шаг 1

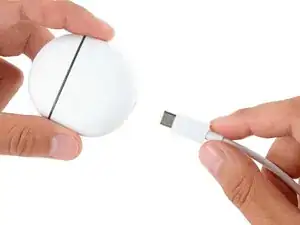

Перед началом ремонта отключите зарядный футляр от питания.
Шаг 2

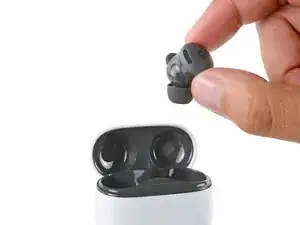

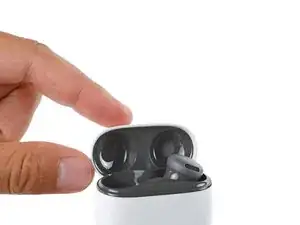

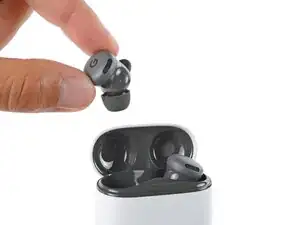

Откройте крышку футляра, извлеките наушники Pixel Buds и отложите их в сторону.
Шаг 3

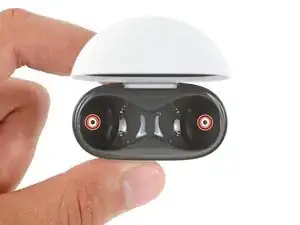

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 6.2 мм, расположенных в выемках для наушников.
Возможно, потребуется перевернуть футляр и слегка потрясти его, чтобы винты выпали.
Шаг 4

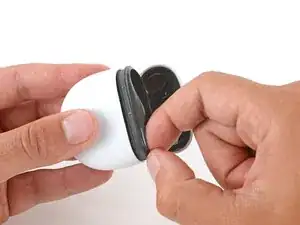

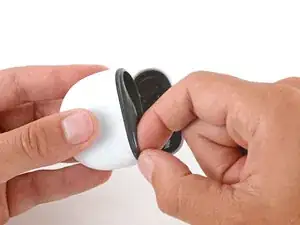

Вставьте ноготь в зазор рядом с верхней частью футляра и полностью выдвиньте основной корпус зарядного футляра из нижней оболочки.
Если возникают трудности, используйте плоский конец лопатки, чтобы начать создание зазора.
Шаг 5
Поймайте за маленькую зелёную язычок на задней стороне футляра и вытащите аккумулятор из его гнезда.
Аккумулятор плотно сидит в гнезде — возможно, потребуется небольшое усилие.
Шаг 6

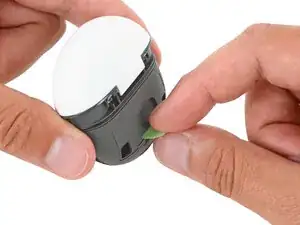

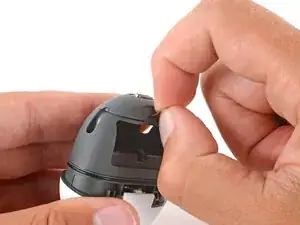

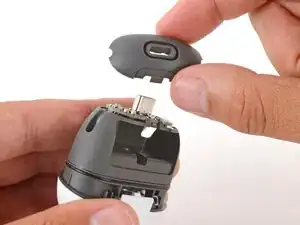

Используйте маленький язычок, чтобы оторвать и снять силиконовую заглушку от нижней части зарядного футляра.
Если возникают трудности, используйте лопатку, чтобы начать поддевать заглушку.

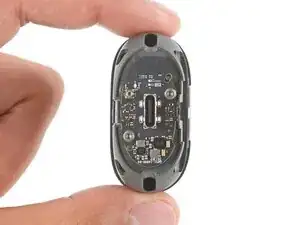

При сборке нажмите заглушку на место. У неё есть маленький выступ, который обхватывает плату USB‑C. Работайте по периметру, чтобы убедиться, что она полностью села — больших зазоров быть не должно.
Шаг 7

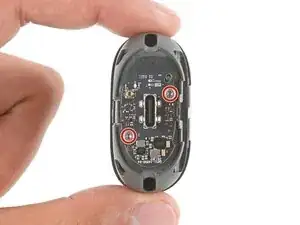

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 3.4 мм, закрепляющих плату USB‑C.
Шаг 8

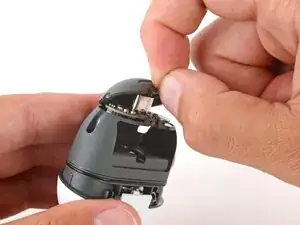

Осторожно опустите плату USB‑C вниз, чтобы получить доступ к её контактному разъёму с нажимом.

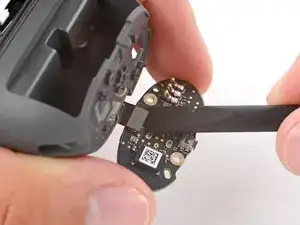

Вставьте плоский конец лопатки под контактный разъём и поверните лопатку, чтобы отсоединить плату USB‑C.
Будьте осторожны, чтобы не повредить мелкие поверхностно-монтируемые компоненты на плате.
Шаг 9

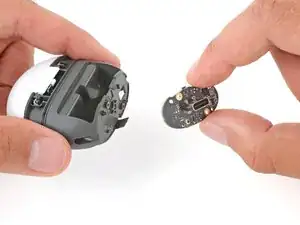

Снимите плату USB‑C.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Утилизируйте электронные отходы в пунктах приёма, сертифицированных по стандартам R2 или e‑Stewards.
