Замена разъёма зарядки Jabra Elite 85h

Если ваши Jabra Elite 85h не заряжаются, причиной может быть неисправный разъём зарядки. Его замена может устранить эти проблемы.

Шаг 1

Снимите каждую амбушюру, зацепив пальцами внутренний край амбушюры и потянув вверх и от чашки наушника.

Если амбушюра не отходит полностью, переместите руку на противоположную сторону и потяните вверх таким же образом.

Пенные вкладыши и клейкая лента очень хрупкие. Работайте медленно при их снятии и следите, чтобы не порвать материал.

Используя маленькую пластиковую лопатку для помощи, начните поддевать и снимать пенные вкладыши с прикреплённой клейкой лентой.

Повторите предыдущие шаги для другой стороны, аккуратно снимая пенные вкладыши.

Отверните и удалите четыре винта T6, удерживающие динамик на месте.

Повторите предыдущий шаг для другой стороны, удалив четыре винта T6.

Наклоните наушники так, чтобы динамик выскользнул из пластикового держателя.

Повторите для обеих сторон.

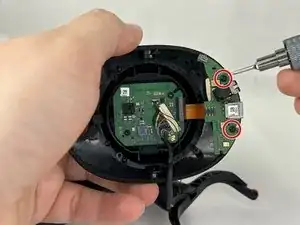

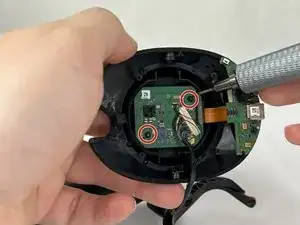

Удалите два винта, удерживающие верхнюю и нижнюю печатные платы на месте.

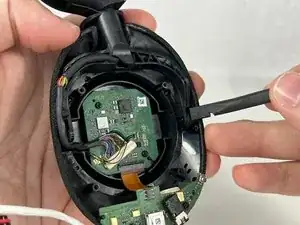

Извлеките две прикреплённые печатные платы из корпуса наушников.

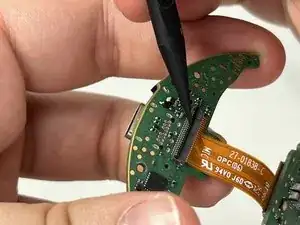

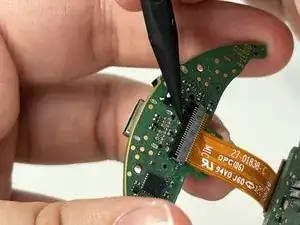

Осторожно поднимите зажим, удерживающий 24-контактный ленточный кабель, и выньте кабель.

Замените всю плату управления вместе с разъёмом зарядки или спаяйте разъём зарядки и замените его.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
