Замена платы основной платы Google Pixel Buds A-Series

Используйте тепловой пистолет на низкой мощности, чтобы слегка прогреть пластик по всей окружности шва. Много тепла не требуется.

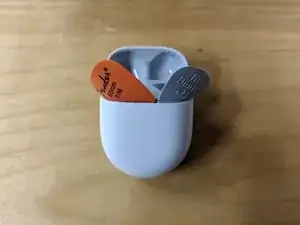

Сожмите боковые стороны корпуса, и вы должны увидеть, как передняя часть чуть-чуть начинает приоткрываться. Вставьте медиатор для гитары или пластиковый медиатор в шов. Тонкий медиатор подходит лучше всего.

Когда вставите первый медиатор, продвиньте его в сторону, затем вставьте второй медиатор аналогично первому с противоположной стороны.

Возможно, придётся несколько раз повторно подогреть корпус в процессе. Продолжайте сжимать корпус и перемещать медиаторы к каждой стороне. Это должно освободить защёлки и позволить разделить две половины.

Будьте терпеливы и не используйте слишком много тепла.

В этом корпусе была неисправность, из‑за которой наушники оставались подключёнными, даже после установки в кейс. Однако при подключении кейса к питанию всё работало нормально. Поэтому я решил попробовать поменять основную плату с другого устройства.

После открытия корпуса аккуратно раздвиньте половины. Между частями проходит тонкий шлейф.

Внизу находится тонкий пластиковый разделитель поверх основной платы, приклеенный небольшим количеством клея. Вы сможете легко подтянуть его и отодвинуть в сторону.

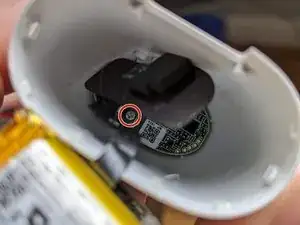

Под ним находится основная плата, закреплённая двумя винтами. Один отмечен на фото, второй расположен выше и справа от него.

Снимите два винта, затем для извлечения платы используйте зубочистку, чтобы толкнуть разъём USB снизу. Это упростит освобождение платы и позволит вытащить её снизу.

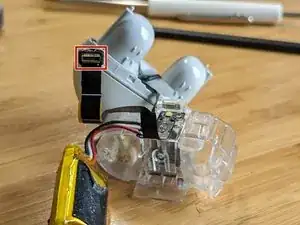

Для установки новой платы потребуется отсоединить шлейф.

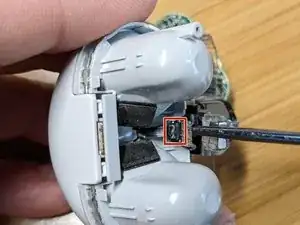

Используйте пластиковый лопаточный инструмент, чтобы аккуратно освободить разъём от платы. Он просто нажимается вертикально вниз на плату, поэтому поднимите его прямо вверх.

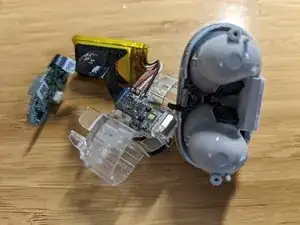

Если вы хотите разобрать верхнюю половину, я добавил дополнительные шаги. В противном случае просто замените основную плату и соберите устройство обратно.

Во втором корпусе была проблема с определением открытости верхней части, что, вероятно, вызывало разряд батареи, поскольку устройство не переходило в спящий режим.

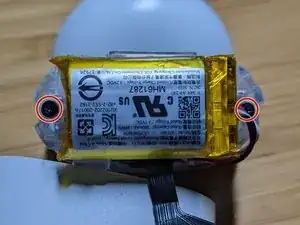

Чтобы добраться до верхней секции, снимите два винта по обеим сторонам батареи.

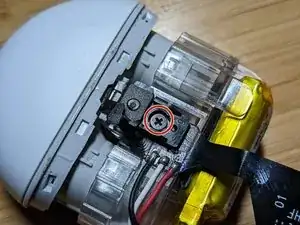

Далее снимите винт, удерживающий крышку светодиода, и снимите саму крышку. Этот шаг, вероятно, опционален.

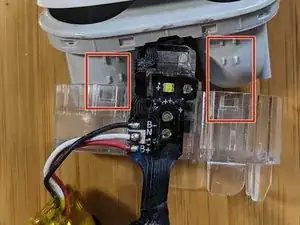

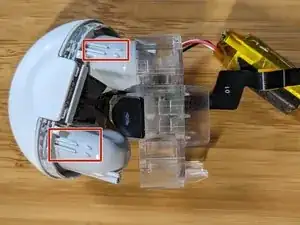

Есть четыре «защёлки», по две с каждой стороны, которые нужно освободить, чтобы отделить прозрачную пластиковую секцию от остальной части верхней крышки.

Вставьте лопатку или маленькую плоскую отвертку в каждую защёлку, чтобы освободить её, продвигаясь по периметру. Две части должны разделиться.

Теперь вы можете добраться до шлейфа, который соединяется с контактными контактами для наушников.

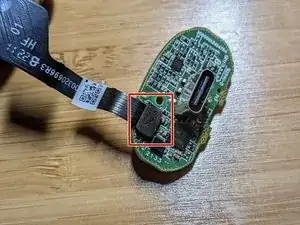

На фото, по моему мнению, в маркере показан магнитный датчик, определяющий, открыт или закрыт корпус. Поскольку он встроен в шлейф, я не видел простого способа заменить его отдельно. Для этого потребуется замена всего шлейфа и, возможно, контактных контактов.
