Разборка Jabra Evolve 80 MS

поверните накладку на ухо на 45 градусов против часовой стрелки, чтобы освободить ее.

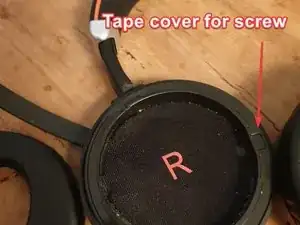

удалите черную клеевую наклейку, расположенную сверху винта с крестовой головкой, показанного на изображении (используйте скальпель)

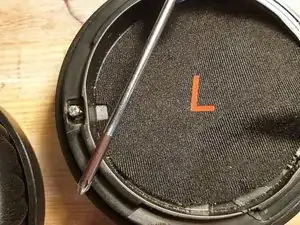

открутите винт

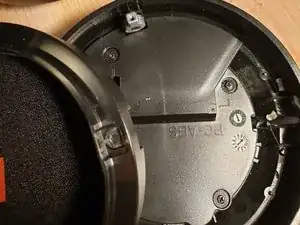

поднимите модуль динамика. обратите внимание, что металлический поворотный механизм можно удалить.

оставьте модуль динамика на месте - осторожно из-за коротких проводов для модуль динамика.

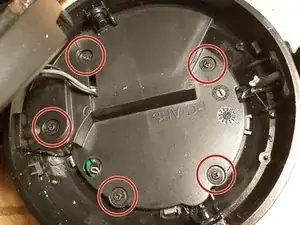

открутите 5 винтов с крестовой головкой.

обратите внимание, что выпуклость на корпусе расположена прямо у входа для разъема.

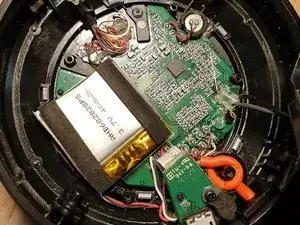

сторона с батареей теперь видима и может быть отремонтирована и проверена.

плата зарядного устройства USB может быть удалена с одним винтом с крестовой головкой

обратите внимание, что к плате USB прикреплен небольшой световод. Обратите внимание, как он расположен при удалении.

Чтобы удалить клей с припоенных проводов, сначала добавьте к нему спирт. Это сделает его жестким и легким для удаления. Для проверки пайки. (часто встречаемая проблема с некачественной ручной пайкой)

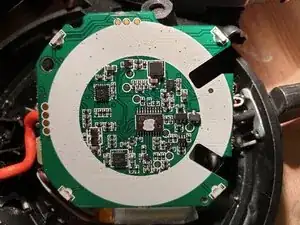

показана сторона без батареи.
