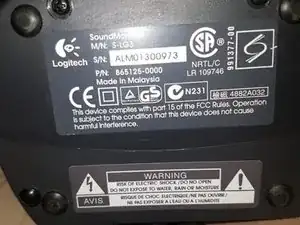

Замена конденсатора сабвуфера Logitech S-LG3 Logitech Soundman
Цель этого ремонта — устранить треск или шипение сабвуфера, вызывающее неприятные звуки. Как правило, шипение появляется постепенно по мере эксплуатации динамиков. Чаще всего причиной является перегруженный конденсатор: обычно цепь фильтра плохо рассчитана и конденсатор выходит из строя. Иногда повреждение конденсатора видно по деформации верхней части корпуса. Иногда повреждение не заметно визуально. Я заменил этот конденсатор на компонент более высокого класса: в данном случае конденсатор, предназначенный для автомобильной промышленности.
Шаг 1
Перед началом отключите питание от сетевой розетки, чтобы убедиться, что устройство обесточено.

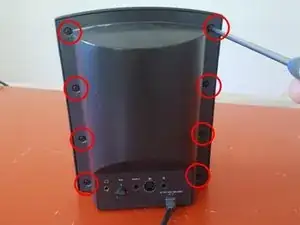

Снимите 8 винтов с задней панели с помощью крестовой отвертки #01.

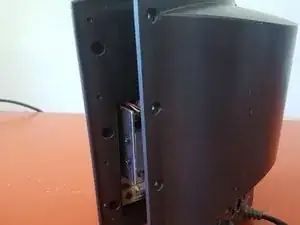

Отложите отвертки и аккуратно разъедините две половины корпуса.
Шаг 2

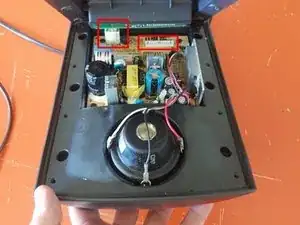

Осмотрите внутренности корпуса и проверьте конденсаторы визуально. Наденьте защитные очки и перчатки на случай утечки электролита из конденсаторов.

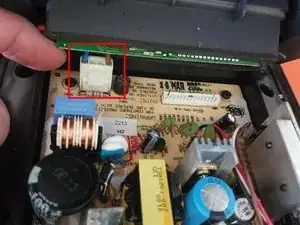

Осторожно отщелкните контакты справа на изображении.
Аккуратно отсоедините разъём питания, прикреплённый к основной плате. Не тяните за провода разъёма: вы можете повредить кабель питания и получить дополнительные неисправности.
Шаг 3

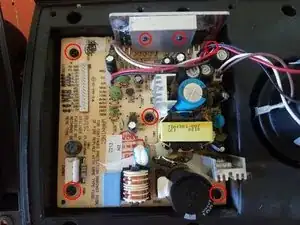

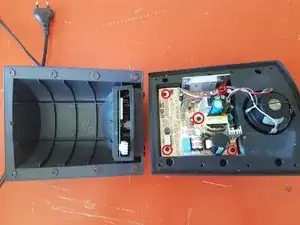

Снимите 5 винтов, крепящих основную плату к корпусу. Используйте крестовую отвертку #01.

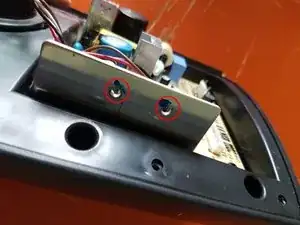

Снимите 2 винта, крепящие радиатор к металлической пластине корпуса. Используйте крестовую отвертку #01.

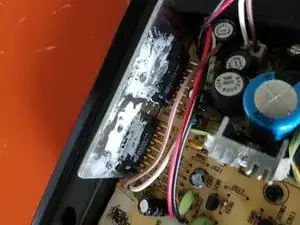

Два винта радиатора могут быть зафиксированы клеем. Используйте лезвие, чтобы соскоблить и полностью удалить клей.
Шаг 4
Убедитесь, что вы сняли радиатор динамиков сабвуфера и 7 винтов.
Отщелкните по крайней мере один разъём, соединяющий основную плату с низкочастотными динамиками.

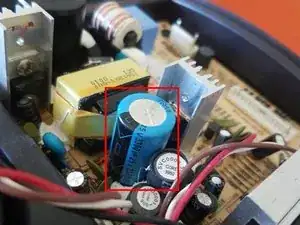

Найдите конденсатор, который необходимо заменить. Обратите внимание на форму верхней части конденсатора: если она вогнута или выпукла, это означает, что конденсатор следует заменить как можно скорее. Иногда видимых повреждений нет, но замена конденсатора всё равно устраняет шипение.
Шаг 5
Убедитесь, что вы заметили знак минус, напечатанный на боковой стороне конденсатора, чтобы избежать ошибки при установке нового конденсатора. Если выводы нового конденсатора припаяны не в те отверстия, это приведёт к серьёзным повреждениям.

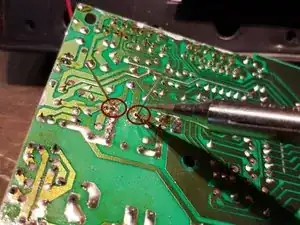

Используйте паяльник, чтобы удалить неисправный конденсатор. Применяйте припойную оплётку и очистите плату, если видно протекание электролита.
Припаяйте новый конденсатор к основной плате, установив отрицательный вывод в то же отверстие, что и у предыдущего конденсатора.
Кусачками обрежьте выводы конденсатора как можно ближе к плате. Это уменьшит риск короткого замыкания и дальнейших повреждений сабвуфера.
Шаг 6

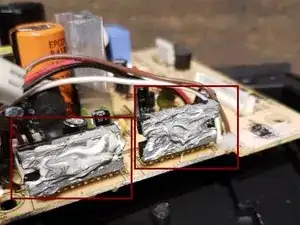

Не пропустите этот шаг, чтобы избежать термического повреждения компонентов или травм.

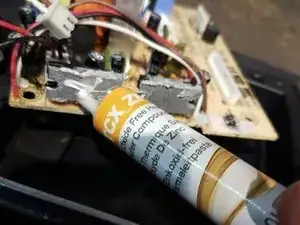

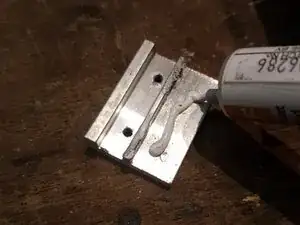

Нанесите термопасту на все поверхности, взаимодействующие с радиатором.
Заключение
Соберите устройство, выполняя предыдущие шаги в обратном порядке, и снова наслаждайтесь чистым звуком.
Перевод руководства с ifixit.com
