Замена вспомогательного порта Axess SPBT1031
Это руководство поможет при ремонте вспомогательного порта Axess SPBT1031, если страница устранения неполадок рекомендует заменить порт. Это необходимый шаг, когда вы убедились, что нет другого способа восстановить текущий вспомогательный порт. Будьте осторожны, чтобы случайно не повредить другие детали устройства при замене разъёма.
Шаг 1
Используйте металлическую лопаточку, чтобы снять сетчатые крышки динамиков (сторона с кнопками), поддев узкий конец в центр внешнего края сетки, касаясь красной панели.
Шаг 2
Удалите четыре винта 5 мм из красной панели под сеткой с помощью крестовой отвёртки Phillips #1.
Шаг 3
Если винты трудно выкрутить, используйте пинцет, чтобы провернуть и вытащить их.
Шаг 4
Отделите красную интерфейсную панель от чёрной лицевой панели, раздвинув их.
Шаг 5

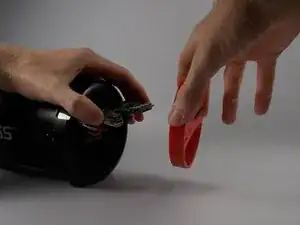

Возьмите красную панель и материнскую плату и разъедините их.
Будьте внимательны, чтобы не повредить материнскую плату или красную панель при их разъединении.
Шаг 6

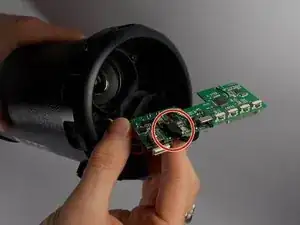

Найдите вспомогательный порт — он расположен слева выше USB-накопителя и справа от порта зарядки (вспомогательный порт имеет округлую переднюю часть).
Шаг 7

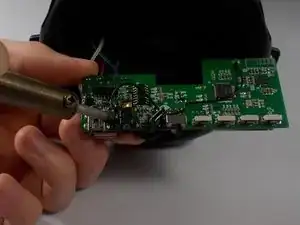

Чтобы снять разъём, разогрейте 5 разных точек пайки паяльником.
Шаг 8

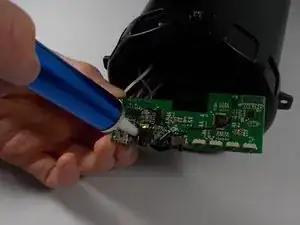

Используйте отсос для припоя, чтобы удалить расплавленный припой.
Затем снимите вспомогательный порт.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
