Замена аккумулятора Axess SPBT1031

Электроника

Это руководство будет полезно для замены аккумулятора, если на странице устранения неполадок рекомендовано его заменить. Это необходимый шаг, когда вы определили, что нет другого способа отремонтировать текущий аккумулятор. Будьте осторожны, чтобы случайно не повредить другие части устройства при замене аккумулятора.

Шаг 1

Используйте металлическую лопатку, чтобы удалить решетки динамиков (сторона с кнопками), засовывая узкий конец в центр внешнего края решетки, касаясь красной панели.

Шаг 2

Удалите четыре винта размером 5 мм с красной панели под решеткой, используя отвертку Philips #1.

Шаг 3

Если винты трудно открутить, используйте пинцет, чтобы их вывернуть и извлечь.

Шаг 4

Отделите красную интерфейсную панель от черной лицевой панели, осторожно раздвигая их.

Шаг 5

Посмотрите на сторону динамика с красной интерфейсной панелью. Используя отвертку Philips PH1, открутите винты сверху и снизу черной лицевой панели. Вверху будет один винт, и один внизу.

Оба винта имеют глубину 0,55 см

Шаг 6

Отделите черную лицевую панель от корпуса, аккуратно раздвигая их.

Будьте осторожны при извлечении проводов, иначе вы можете повредить их из-за чрезмерного натяжения.

Шаг 7

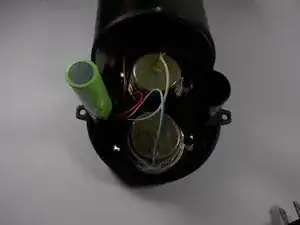

Посмотрите в задней части черной лицевой панели и найдите аккумулятор, обернутый в зеленую пленку.

Аккумулятор приклеен, удалите его, отклеив.

Шаг 8

После удаления клея посмотрите на красную интерфейсную панель и найдите нижнюю часть материнской платы.

На нижней части материнской платы найдите черный и красный провод, соединенные с красным пластиковым разъемом, и удалите белый вставной элемент из этого разъема.

Шаг 9

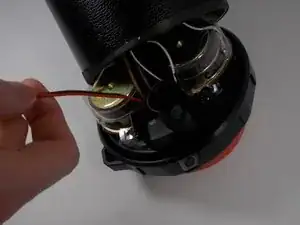

Протяните черный и красный провод назад через отверстие в черной лицевой панели,
