Замена клеммы входа динамика в передающем устройстве Rocketfish RF-WHTIB-A

Снимите четыре резиновые заглушки с нижней части передающего устройства.

Тяните с усилием, чтобы отклеить резиновые заглушки, так как они прикреплены на клею.

Используйте отвёртку Phillips #1, чтобы выкрутить четыре винта длиной 12 мм, расположенные внизу устройства.

Переверните устройство и снимите верхнюю крышку передатчика.

Используйте отвёртку Phillips #1, чтобы выкрутить винт длиной 10 мм, крепящий чип модуля беспроводного аудиосигнала.

Используйте отвёртку Phillips #1, чтобы выкрутить винт длиной 10 мм, крепящий материнскую плату.

Используйте отвёртку Phillips #1, чтобы выкрутить два винта длиной 10 мм, расположенные по бокам от динамиков.

Ослабьте переднюю клемму входа динамика, чтобы освободить материнскую плату.

Аккуратно надавите двумя большими пальцами на переднюю клемму входа динамика, чтобы сдвинуть её внутрь устройства.

Переверните материнскую плату и чип модуля беспроводного аудиосигнала.

Аккуратно отведите назад чёрную фиксирующую заслонку, отводя ленточный кабель от белой планки.

Между белой планкой и чёрной фиксирующей заслонкой должен оставаться небольшой зазор.

Для выполнения этого шага рекомендуется использовать пинцет.

Потяните ленточный кабель пальцами, чтобы извлечь его из чёрной фиксирующей заслонки и полностью отсоединить чип модуля беспроводного аудиосигнала.

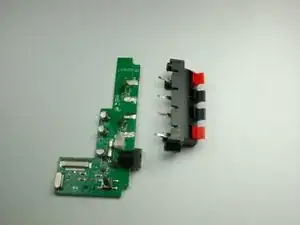

Отпаяйте четыре металлических зажима, крепящих панель к материнской плате.

По вопросам пайки следуйте инструкции из руководства по пайке от iFixit.

Не пытайтесь выполнять пайку, если у Вас нет опыта.
