Замена внутреннего блока питания Sonos Connect

Начните с использования лопатки или пластиковой открывашки, чтобы снять нижнюю крышку.

При работе с электроникой важно выбирать инструмент, защищённый от статического электричества, чтобы избежать случайного повреждения устройства. По возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Когда клей будет частично удалён, снимите крышку вручную,

Снимите четыре винта с наконечником Philips длиной 7,5 мм под резиновой накладкой.

Используйте нейлоновую лопатку, чтобы отщёлкнуть низ от боковых панелей.

Поддевайте, пока оставшиеся три защёлки не освободятся.

После отщёлкивания поднимите крышку.

Отключите разъём передних кнопок, чтобы полностью снять крышку.

Используйте пластиковую открывашку или лопатку, чтобы снять клей, закрывающий разъёмы Wi‑Fi.

Осторожно потяните провода в точке соединения, чтобы отсоединить их от материнской платы.

Удалите два куска клея, удерживающие Wi‑Fi плату на месте.

Соскребите клеевую подложку под Wi‑Fi платой, чтобы отделить плату от платы‑носителя.

Разведите два зажима, удерживающих Wi‑Fi плату в разъёме.

Выньте Wi‑Fi плату из разъёма.

При установке новой Wi‑Fi платы сначала вставьте плату в разъём, затем нажмите вниз до щелчка.

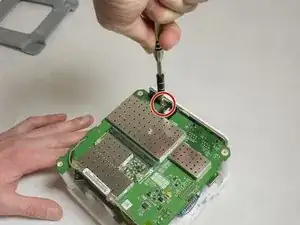

Снимите винт Phillips длиной 7 мм, удерживающий плату на месте.

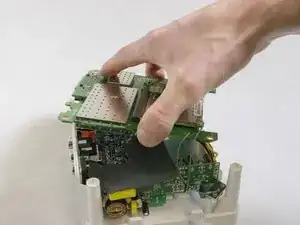

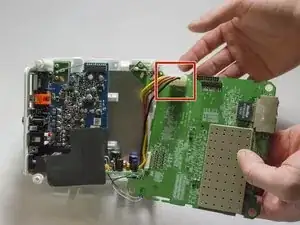

Переверните плату, чтобы получить доступ к кабелю Molex.

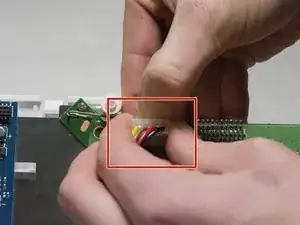

Отключите кабель Molex от верхней материнской платы.

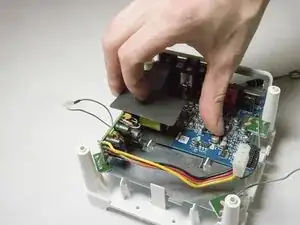

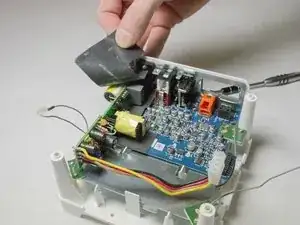

Снимите пенопластовый защитный изолятор с нижней платы.

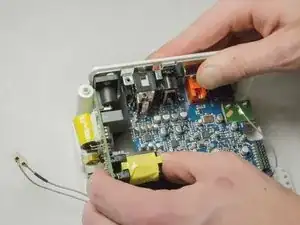

На фото показана боковая часть устройства.

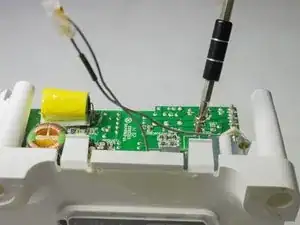

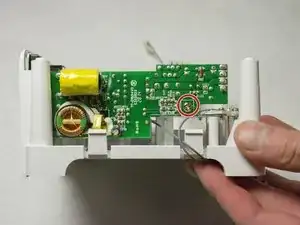

Снимите винт Phillips длиной 7 мм с платы блока питания.

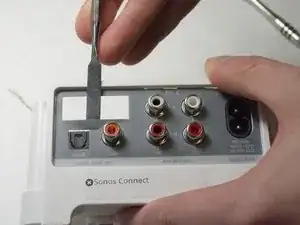

С помощью лопатки удалите наклейку с клеевой основой на задней панели.

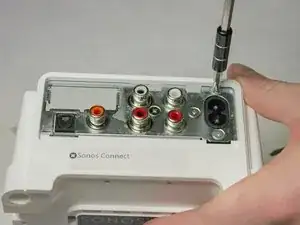

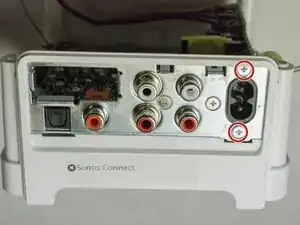

Снимите два винта длиной 8 мм, как показано.

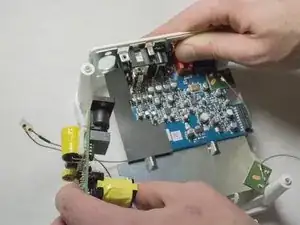

Выньте блок питания из задней части устройства.
