Замена дочерней платы Tivax STB-T9

Используйте этот гид для замены дочерней платы в цифровом телевизионном приемнике Tivax STB-T9.

Дочерняя плата принимает сигналы от пульта дистанционного управления телевизора и передает их на основную плату для управления телевизором. Она также принимает сигналы от кнопок на передней панели приемника (кнопка питания и переключение каналов вверх/вниз). Без дочерней платы приемник не будет работать, поэтому это важный компонент устройства.

Шаг 1

Найдите цифровой телевизионный приемник Tivax STB-T9 и отключите устройство от электросети.

Шаг 2

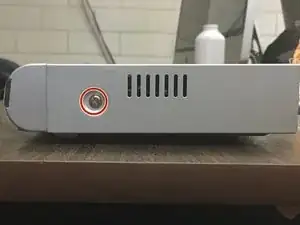

С помощью отвертки Phillips #2 выкрутите винты с боков корпуса. (Всего два винта, по одному с каждой стороны.)

Вы будете использовать ту же отвертку Phillips #2 (или биту P2 из набора инструментов iFixit) для всех винтов, которые необходимо удалить в этом руководстве.

Шаг 3

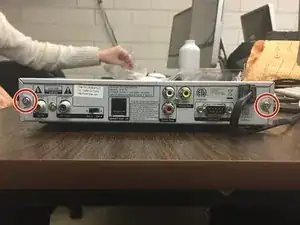

Используйте отвертку, чтобы снять два винта, расположенные на задней стороне устройства.

Шаг 4

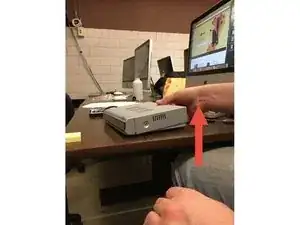

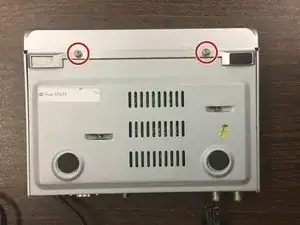

Переверните приемник вверх дном.

С помощью отвертки открутите два винта, соединяющие лицевую панель с основным корпусом.

Шаг 5

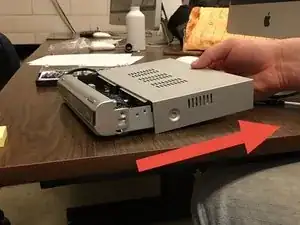

После удаления винтов поднимите заднюю часть корпуса, а затем сдвиньте ее назад, чтобы снять с устройства.

Чтобы убедиться, что корпус хорошо встанет на место, убедитесь, что пластик вокруг шнура питания не мешает.

Шаг 6

Сняв крышку, вы сможете получить доступ к внутренним компонентам устройства.

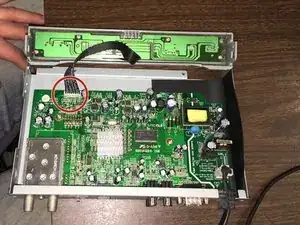

Найдите белый разъем, прикрепленный к лицевой панели черными проводами.

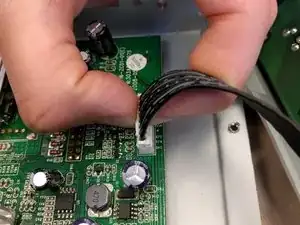

Положите указательный и большой пальцы на стороны разъема. При незначительном усилии вы сможете вытянуть разъем.

Не вырывайте разъем, тянув за провода. Это может повредить их. Тяните только за белый пластиковый разъем.

Шаг 7

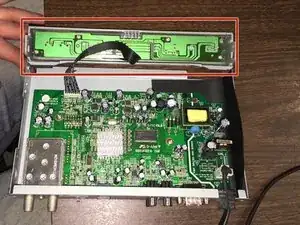

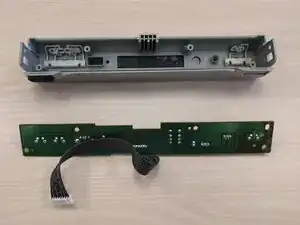

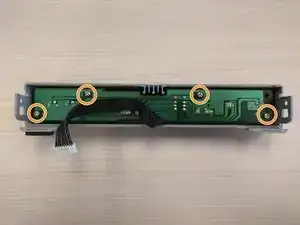

Найдите дочернюю плату на лиц
