Замена микросхемы беспроводного аудиомодуля передатчика Rocketfish RF-WHTIB-A
Передатчик и приёмник содержат микросхему аудиомодуля, которая соединяется беспроводным способом для корректной работы системы Rocketfish RF-WHTIB-A. Отсутствие реакции передатчика в режиме подключения не обязательно означает, что устройство полностью неисправно. Это может указывать на проблему с микросхемой беспроводного аудиомодуля. Это руководство пошагово проведёт пользователя по замене неисправной микросхемы беспроводного аудиомодуля.
Шаг 1
Снимите четыре резиновые накладки с нижней части передатчика.
Плотно потяните, чтобы оторвать резиновые накладки, они приклеены.
Шаг 2

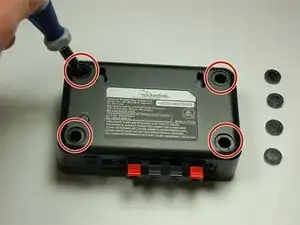

Используйте крестовую отвёртку Phillips #1, чтобы открутить четыре винта длиной 12 мм на нижней части устройства.
Шаг 3

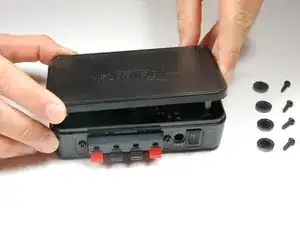

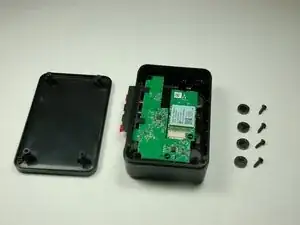

Переверните устройство и снимите верхнюю крышку передатчика.
Шаг 4

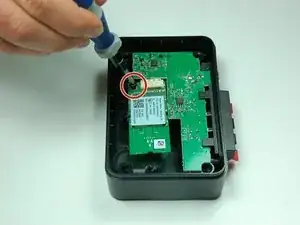

Используйте крестовую отвёртку Phillips #1, чтобы открутить винт длиной 10 мм, фиксирующий микросхему беспроводного аудиомодуля.
Шаг 5

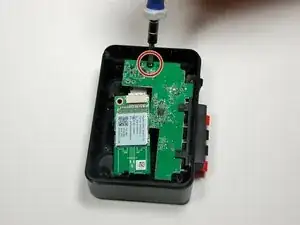

Используйте крестовую отвёртку Phillips #1, чтобы открутить винт длиной 10 мм, фиксирующий материнскую плату.
Шаг 6

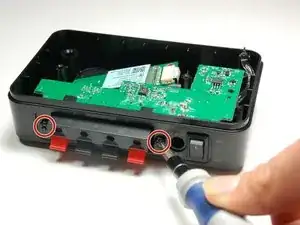

Используйте крестовую отвёртку Phillips #1, чтобы открутить два винта длиной 10 мм, расположенные по обе стороны динамиков.
Зафиксируйте передний контактный разъём динамика, чтобы освободить материнскую плату.
Шаг 7
Одновременно большим и указательным пальцами отожмите передний контактный разъём динамика назад, в сторону внутренней части устройства.
Шаг 8

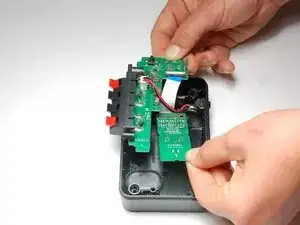

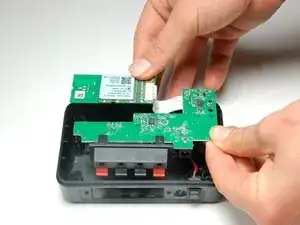

Переверните материнскую плату и микросхему беспроводного аудиомодуля.
Шаг 9

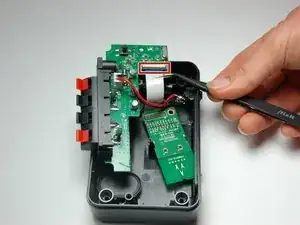

Аккуратно отодвиньте чёрную фиксирующую защёлку назад, освобождая гибкий шлейф от белой планки.
Между белой планкой и чёрной защёлкой должна быть лишь небольшая щель.
Рекомендуется использовать пинцет для этого шага.
Шаг 10
Пальцами вытащите гибкий шлейф из чёрной фиксирующей защёлки, полностью отключив микросхему беспроводного аудиомодуля.
Заключение
Для установки новой микросхемы беспроводного модуля выполните описанные действия в обратном порядке.
После сборки передатчика подключите устройство и запустите режим подключения между передатчиком и приёмником, чтобы убедиться, что новая микросхема беспроводного модуля установлена правильно.
Перевод руководства с ifixit.com
