Как отремонтировать провода в Axess SPBT1031

Первый и самый сложный шаг — определить место повреждения провода. Для поиска повреждённого провода начнём с самых доступных мест.

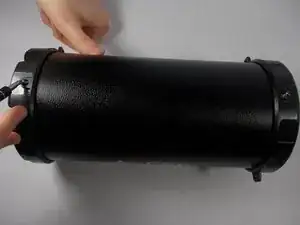

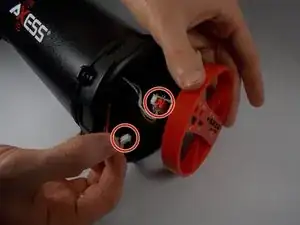

Начните с удаления двух основных чёрных передних панелей на обоих концах корпуса динамика с помощью крестовой отвертки PH1, чтобы вынуть в сумме четыре винта.

По 2 сверху на каждом конце динамика, по 2 снизу на каждом конце динамика.

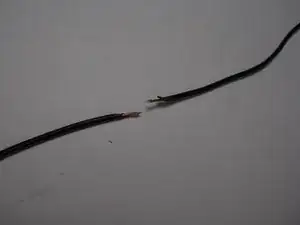

Неисправные провода обычно видны по физическим повреждениям: износу оплётки, полному разъединению или порезам на изоляции.

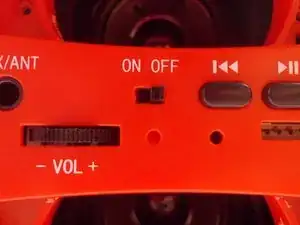

Если в этих местах признаков повреждений проводов не обнаружено, необходимо снять красную интерфейсную пластину.

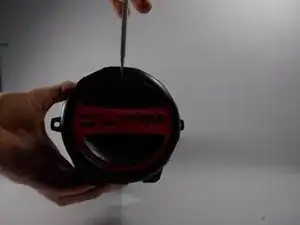

Для этого используйте металлическую лопатку в качестве клина и вставьте её в центр и по внешнему краю двух сетчатых вставок, чтобы снять их и обнажить винты.

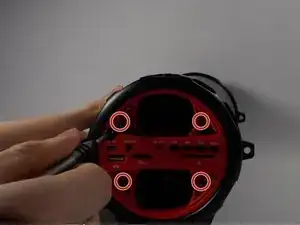

Используйте крестовую отвертку PH1, чтобы вывернуть четыре винта длиной 0,7 см.

Вытащите красную интерфейсную пластину, чтобы обнажить провода, ранее скрытые между чёрной передней панелью и красной интерфейсной пластиной.

Снова осмотрите провода на предмет повреждений.

Перед продолжением убедитесь, что питание отключено и аккумулятор отсоединён.

Посмотрите на заднюю часть красной интерфейсной пластины и найдите нижнюю часть материнской платы.

Внизу материнской платы найдите пару чёрного и красного провода, подключённых к пластиковому красному разъёму, и извлеките из этого разъёма белую вставку.

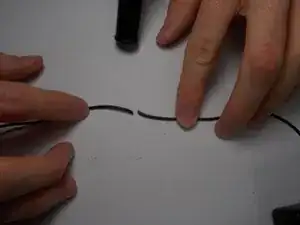

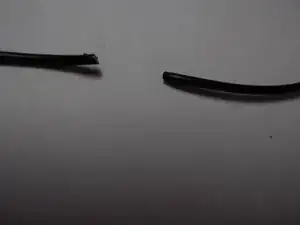

Чтобы восстановить соединение провода, используйте стрипперы, чтобы отрезать часть провода до тех пор, пока не исчезнут видимые повреждения.

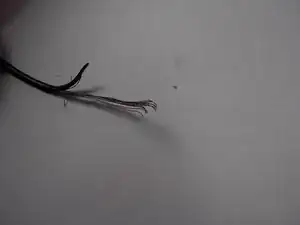

Снова используйте стрипперы, чтобы снять небольшой участок резиновой изоляции с провода, обнажив небольшую часть оголённой жилы.

При условии, что у вас есть достаточный запас длины провода, вставьте оголённую жилу в кабельный муфтовый соединитель так, чтобы она слегка проходила мимо выступа с одного конца.

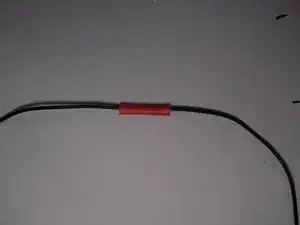

Затем используйте обжимной инструмент для проводов, чтобы зажать муфту, обеспечив надёжный контакт.

Повторите для свободного провода, вставив его в другой конец той же муфты.

Если длины провода недостаточно, соедините участок подходящим проводом меньшего сечения, чтобы перебросить разрыв. В этом случае потребуется как минимум две кабельные муфты; выполните описанные выше действия для обжатия провода.
