Замена сабвуфера Axess SPBT1031

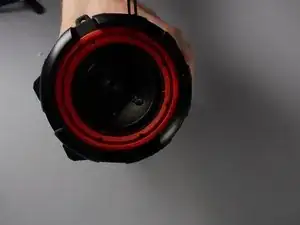

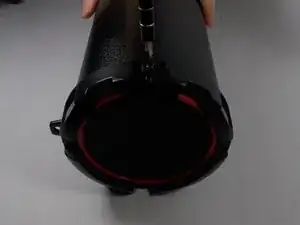

Посмотрите на боковую сторону динамика без красной интерфейсной панели; вокруг сетки будет красное кольцо, но на боковой стороне не будет кнопок.

Удалите два винта 5,5 мм сверху и снизу черной лицевой панели с помощью отвертки Phillips #1.

Не удаляйте панель пока.

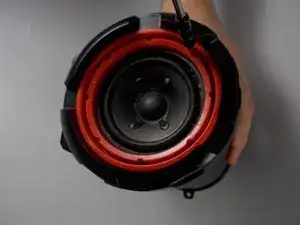

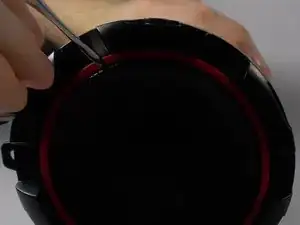

Используйте металлическую лопатку, чтобы снять сетку динамика, вставив узкий конец в центр внешнего края сетки, прикасающегося к красной панели.

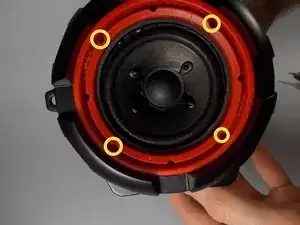

Удалите четыре винта 5,5 мм из красной панели под сеткой с помощью отвертки Phillips #1.

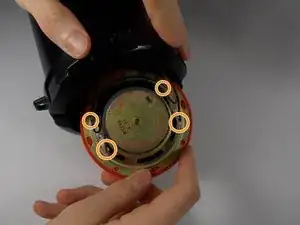

Для замены сабвуфера нужно удалить четыре винта и четыре болта. Болты служат для выравнивания и не подлежат снятию.

Если винты сложно удалить, используйте пинцет, чтобы повернуть и вытащить их.

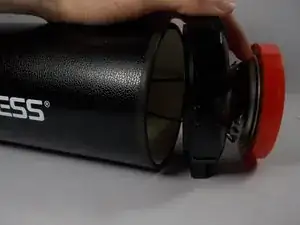

Отделите красную панель от черной лицевой панели, сняв черную панель с трубы и надавив на внутреннюю часть сабвуфера.

Будьте осторожны, чтобы не повредить черную лицевую панель или красную панель при их разъединении.

Вы можете вернуть черную лицевую панель на трубу, но пока не вкручивайте ее обратно.

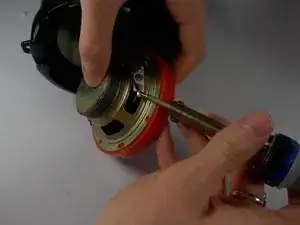

Чтобы отсоединить провода от терминалов сабвуфера, используйте паяльник, чтобы снова нагреть припой в каждой из четырех точек соединения.

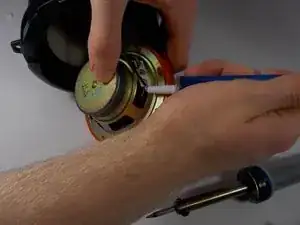

Используйте насос для отвода припоя, чтобы удалить жидкий припой из терминалов.

Удалите старый сабвуфер.

При повторной пайке подключите коричневые провода к положительным терминалам, а черные — к отрицательным терминалам.
