Замена светодиодной платы на приемнике Rocketfish RF-WHTIB-A
Неисправный светодиод на приемнике Rocketfish RF-WHTIB-A не обязательно означает, что всё устройство сломано. Это может указывать на проблему со светодиодной платой внутри устройства, которая отвечает за функцию светодиода. Этот гайд проведет пользователей шаг за шагом к замене неисправной светодиодной платы.
Шаг 1

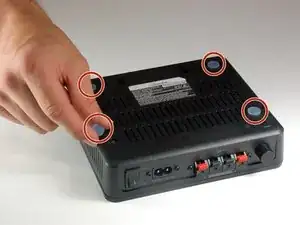

Снимите 4 резиновые вкладки с нижней стороны приемника.
Шаг 2

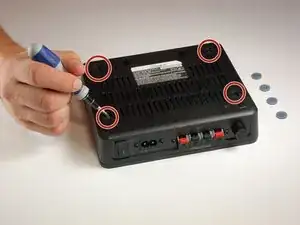

Открутите четыре винта по 12 мм на нижней стороне приемника.
Для этого шага используйте отвертку крестового типа #1.
Шаг 3

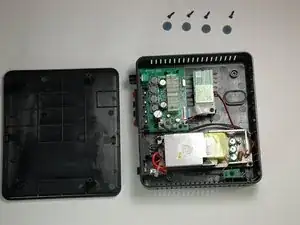

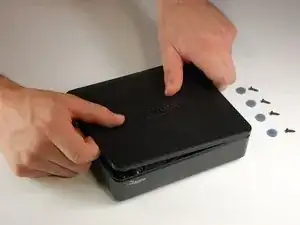

Снимите верхнюю крышку с приемника.
Верхнюю крышку приемника трудно снять. Возможно, потребуется сломать внутренние зажимы, чтобы снять верхнюю крышку (это не повлияет на работу устройства)
Шаг 4

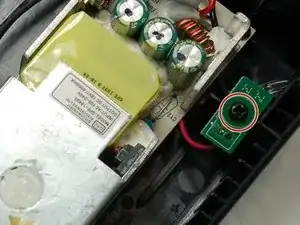

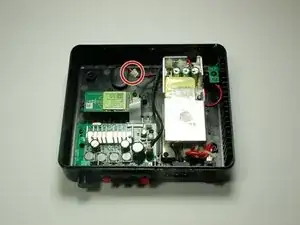

Один винт по 10 мм закрепляет светодиодную плату 14.14.

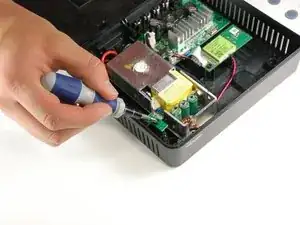

Открутите плату.
Для этого шага используйте отвертку крестового типа #1.
Шаг 5

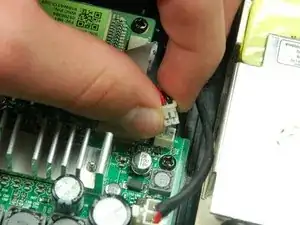

Аккуратно вытащите светодиодный штекер из материнской платы.
Шаг 6
Аккуратно пропустите светодиодный провод под блоком питания, чтобы полностью удалить его от передатчика.
Удалите неисправную светодиодную плату 14.14 из приемника.
Возможно, вам будет удобно использовать пинцет, чтобы помочь вытащить светодиодный провод из-под блока питания.
Заключение
Чтобы собрать ваше устройство с новой светодиодной платой, следуйте этим инструкциям в обратном порядке.
После того как приемник будет собран, подключите устройство и инициируйте режим соединения между передатчиком и приемником, чтобы убедиться, что новая светодиодная плата была правильно установлена.
Перевод руководства с ifixit.com
