Замена нижней материнской платы Sonos Connect

Начните с использования лопатки или пластикового инструмента для вскрытия, чтобы снять нижнюю крышку.

При работе с электроникой важно выбирать инструмент, безопасный от электростатического разряда, чтобы избежать случайного повреждения устройства. По возможности следует использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия.

Когда будет удалена достаточная часть клея, снимите крышку вручную.

Снимите четыре винта длиной 7,5 мм с крестообразным шлицем под резиновой накладкой.

Используйте нейлоновую лопатку, чтобы отсоединить нижнюю часть от боковых сторон.

Подденьте, пока не отсоединятся оставшиеся три точки фиксации.

После отсоединения поднимите крышку.

Отключите разъём передних кнопок, чтобы полностью снять крышку.

Используйте пластиковый инструмент для вскрытия или лопатку, чтобы удалить клей, покрывающий разъёмы Wi-Fi.

Аккуратно потяните за провода в точке соединения, чтобы отключить их от материнской платы.

Удалите два кусочка клея, удерживающих плату Wi-Fi на месте.

Соскребите клейкую прокладку под платой Wi-Fi, чтобы отделить плату от основания.

Раздвиньте два фиксатора, удерживающих плату Wi-Fi в разъёме.

Выньте плату Wi-Fi из разъёма.

При установке новой платы Wi-Fi сначала вставьте её в разъём, затем надавите вниз до щелчка.

Снимите винт длиной 7 мм с крестообразным шлицем, удерживающий плату на месте.

Переверните плату, чтобы получить доступ к кабелю Molex.

Отключите кабель Molex от верхней материнской платы.

Снимите пенопластовую защитную прокладку с нижней платы.

На изображении показана боковая сторона устройства.

Снимите винт длиной 7 мм с крестообразным шлицем с материнской платы блока питания.

Снимите наклейку на задней панели, прикреплённую на клеевой основе, с помощью лопатки.

Снимите два винта длиной 8 мм, как показано.

Вытяните блок питания из задней части устройства.

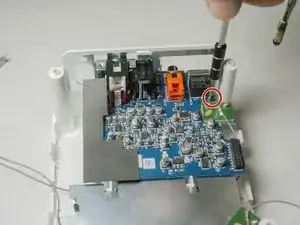

Снимите два винта длиной 7,5 мм на верхней стороне платы.

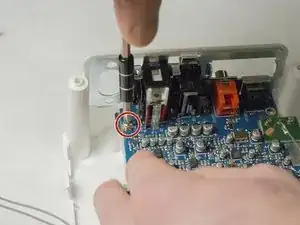

Снимите другие два винта длиной 8 мм с задней стороны устройства. Возможно, Вы уже сняли винты блока питания — это нормально!

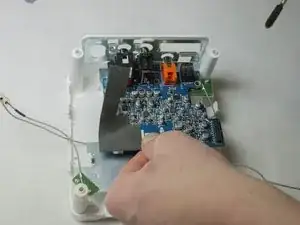

Выдвиньте плату из пластикового корпуса.

Плату необходимо вытягивать сзади наперёд из-за разъёмов на её задней стороне.
