Замена динамика Axess SPBT1031 (горны)

Электроника

Это руководство будет полезно для ремонта динамика, если страница диагностики рекомендует его замену. Это необходимый шаг, когда вы определили, что нет другого способа починить ваш текущий динамик. Будьте осторожны, чтобы случайно не повредить другие части устройства при замене динамика.

Шаг 1

Посмотрите на сторону динамика, на которой находится красная крышка интерфейса. С помощью отвертки с крестовидным наконечником PH1 открутите винты в верхней и нижней частях черной лицевой панели. Вверху будет один винт, а внизу — один.

Оба винта имеют глубину 0,55 см

Шаг 2

Отделите черную лицевую панель от трубки, потянув их в разные стороны.

Будьте осторожны, когда вытаскиваете провода, иначе это может повредить провода из-за чрезмерного растяжения.

Шаг 3

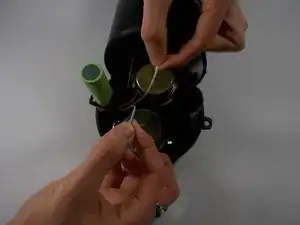

На этот момент вы должны определить, какой динамик необходимо заменить; для этого, пожалуйста, обратитесь к руководству по диагностике.

Для замены верхнего горна вы будете работать с парой синих и белых проводов.

Для замены нижнего горна вы будете работать с парой желтых и белых проводов.

Шаг 4

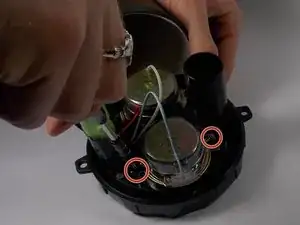

Чтобы снять пластиковое покрытие вокруг нужного горна, посмотрите на обратной стороне черной лицевой панели, которую вы сняли, и используйте отвертку с крестовидным наконечником PH1, чтобы открыть два винта и шайбы диаметром 0,3 см по левую и правую стороны горна.

Глубина винта 0,7 см

Шаг 5

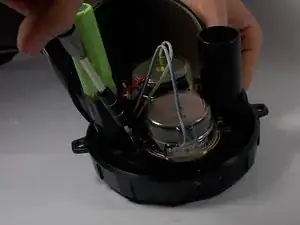

Поднимите горн из его крепления, потянув его. Установите его в удобное рабочее положение.

Шаг 6

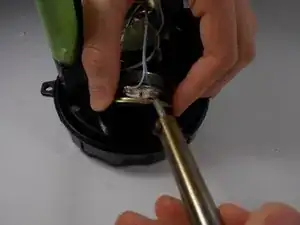

Используйте паяльник, чтобы нагреть две контактные точки.

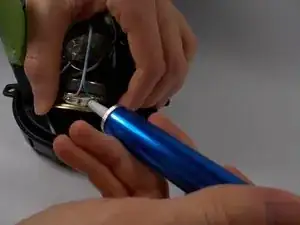

Затем используйте насос для удаления припоя, чтобы удалить жидкий припой.

Шаг 7

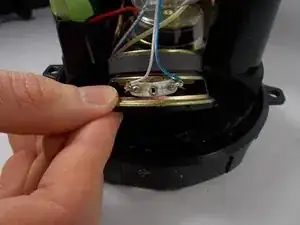

Удалите провода — синий или желтый провод в зависимости от заменяемого горна — из старого динамика и извлеките динамик из места его крепления.
