Замена материнской платы Nvidia Shield TV первого поколения
Материнская плата — ключевой компонент любого электронного устройства. Если она выйдет из строя, устройство не сможет принимать, обрабатывать и передавать информацию, в результате чего вы получите пустой экран. Будьте осторожны при снятии радиатора с материнской платы — термопаста может испачкать.
Шаг 1
Переверните устройство и используйте пластиковый инструмент для вскрытия, чтобы снять нижнюю крышку.
Шаг 2
Удалите пять винтов с помощью отвертки Torx T6.
Шаг 3
Отключите сетевой кабель питания.
Шаг 4
Осторожно оттяните вентилятор от края корпуса устройства.
Шаг 5

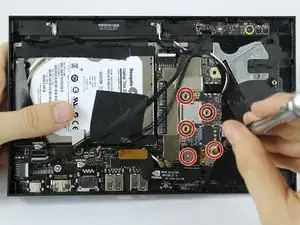

Удалите пять винтов с помощью отвертки Torx T6.
Комментарий Thayne Christiansen от 20 июля показался мне настолько важным, что я переместил его в текст инструкции (требует проверки). «Шаг 5 показывает снятие винтов, удалённых в шаге 2, но не показывает снятие двух винтов, фиксирующих материнскую плату. Также следует показать отсоединение двух коаксиальных кабелей, подключённых к плате (1 белый, 1 чёрный).»
Шаг 6

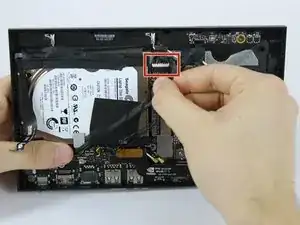

Отсоедините кабель, аккуратно вытащив его из разъёма.
Шаг 7
Наклоните и извлеките материнскую плату из корпуса устройства.
Осторожно: термопаста, отмеченная красным маркером.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
