Замена дисплея iPod Mini

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Осторожно вставьте небольшой плоский отвертку или ломик в зазор между металлическим корпусом и белой пластиковой верхней частью. Используйте отвертку, чтобы отжать белую пластиковую верхнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Верхняя рамка держится на клее, поэтому может потребоваться поддеть её в нескольких местах, чтобы освободить деталь.

Чтобы упростить задачу, нагрейте клей феном на низкой температуре в течение нескольких секунд.

Снимите верхнюю рамку с iPod.

Осторожно вставьте небольшой плоский отвертку или ломик в зазор между металлическим корпусом и белой пластиковой нижней частью. Используйте отвертку, чтобы отжать белую пластиковую нижнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

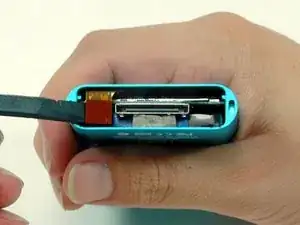

Небольшие щипцы для стопорных колец — самый простой инструмент для снятия металлического фиксирующего кронштейна.

Вы также можете использовать плоскую отвертку, чтобы поддеть металлический фиксирующий кронштейн под нижней рамкой, как показано. Освободить кронштейн можно, сначала нажав металлические лепестки на углах, а затем подняв кронштейн.

Поднимите металлический фиксирующий кронштейн и извлеките его из iPod.

Будьте осторожны, этот разъем хрупкий.

Используйте лопатку или кончик пальца, чтобы аккуратно отсоединить оранжевую ленту колеса управления от платы логики.

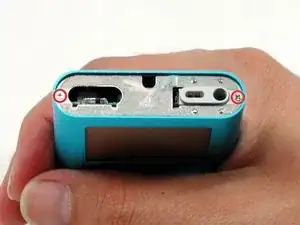

Удалите два винта Phillips #00, крепящие разъем для наушников к корпусу.

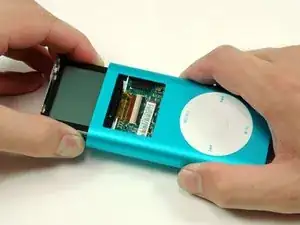

Осторожно выдвиньте iPod из корпуса, надавив на плату логики вблизи нижнего края колеса управления.

Не тяните за плату разъема для наушников в верхней части iPod, так как разъем на плате логики хрупкий.

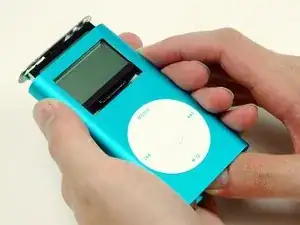

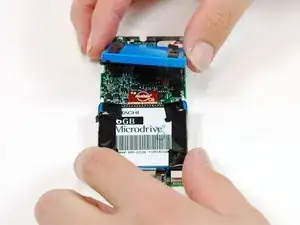

После того как плата логики будет выдвинута достаточно, аккуратно захватите плату по обе стороны от дисплея и продолжайте выдвигать iPod из корпуса.

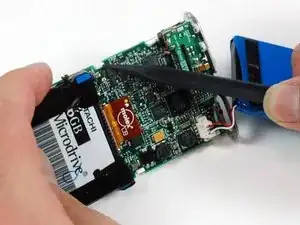

Снимите батарею с платы логики и отложите её в сторону от iPod.

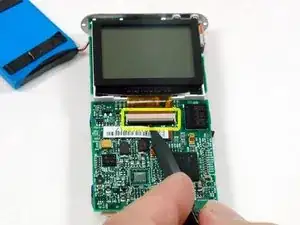

Используйте лопатку, чтобы откинуть вверх чёрную пластиковую защёлку, удерживающую оранжевый шлейф дисплея. Чёрная защёлка повернётся вверх на 90 градусов, освободив шлейф.

Эта защёлка хрупкая, поэтому будьте осторожны, чтобы не сломать её.

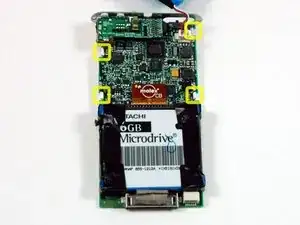

Обратите внимание на расположение четырёх белых пластиковых защёлок, фиксирующих дисплей на плате логики. Эти защёлки нужно снять, прежде чем можно будет извлечь дисплей.

Используйте лопатку или палец, чтобы освободить четыре белые пластиковые защёлки, показанные на предыдущем изображении.

Переверните iPod.

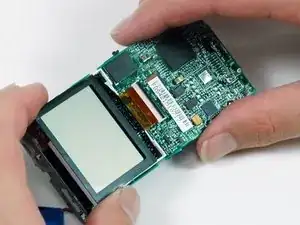

Осторожно поднимите дисплей и вытяните его из разъёма.
