Замена платы разъёма наушников iPod Mini

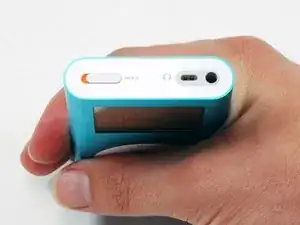

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Аккуратно вставьте маленькую плоскую отвёртку или джимми в шов между металлическим корпусом и верхней белой пластиковой частью. Используйте отвёртку, чтобы поддеть верхнюю белую пластиковую панель. Будьте осторожны, чтобы не повредить мягкий пластик отвёрткой.

Верхняя панель держится на клее, поэтому может понадобиться поддеть её в нескольких местах, чтобы освободить деталь.

Чтобы упростить задачу, слегка разогрейте клей феном на низкой температуре в течение нескольких секунд.

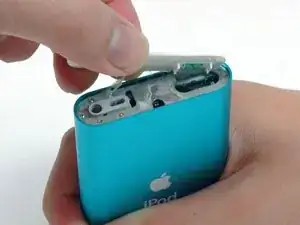

Снимите верхнюю панель с iPod.

Аккуратно вставьте маленькую плоскую отвёртку или джимми в шов между металлическим корпусом и нижней белой пластиковой частью. Используйте отвёртку, чтобы поддеть нижнюю белую пластиковую панель. Будьте осторожны, чтобы не повредить мягкий пластик отвёрткой.

Самым простым инструментом для снятия металлической фиксирующей скобы являются маленькие пассатижи для стопорных колец.

Вы также можете использовать плоскую отвёртку, чтобы выдвинуть металлическую фиксирующую скобу под нижней панелью, как показано. Освободить скобу можно, сначала нажав на металлические лапки в углах, а затем поддев и подняв скобу.

Поднимите металлическую фиксирующую скобу и выньте её из iPod.

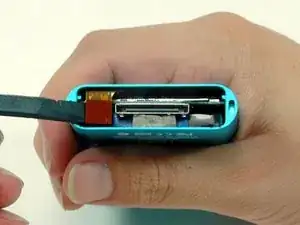

Используйте лопатку или кончик пальца, чтобы аккуратно отсоединить оранжевую ленту клик-колеса от платы логики.

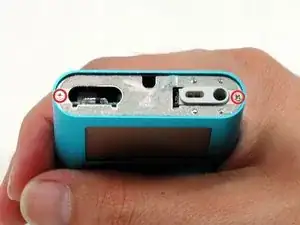

Удалите два винта Phillips #00, фиксирующие разъём для наушников к корпусу.

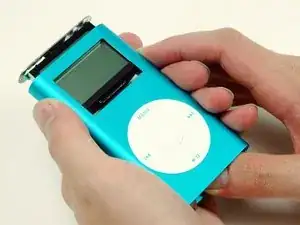

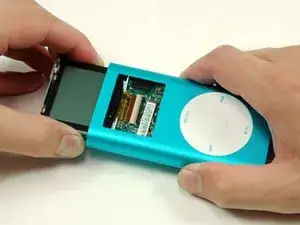

Аккуратно выдвиньте iPod из корпуса, нажимая на плату логики вблизи нижнего края клик-колеса.

Не тяните за плату разъёма для наушников в верхней части iPod, так как соединитель с платой логики хрупкий.

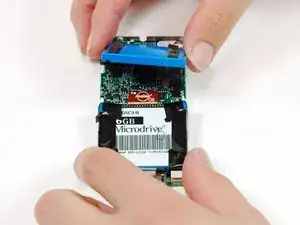

После того как плата логики будет достаточно выдвинута, аккуратно возьмитесь за плату по обе стороны от дисплея и продолжите выдвигать iPod из корпуса.

Поднимите аккумулятор с платы логики и отложите его в сторону от iPod.

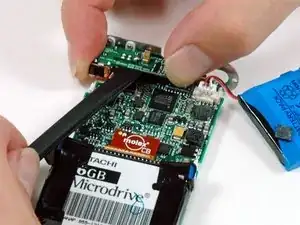

Используйте лопатку, чтобы аккуратно поддеть плату разъёма для наушников и отсоединить её от платы логики. Подденьте ближе к соединителю, чтобы не создавать лишней нагрузки на плату.

Поднимите плату разъёма для наушников и снимите её с платы логики.
