Замена кабеля жесткого диска iPod Mini

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Осторожно вставьте маленькую плоскую отвертку или ломик в зазор между металлическим корпусом и белой верхней пластиковой крышкой. Используйте отвертку, чтобы поддеть белую верхнюю пластиковую рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Верхняя рамка приклеена, поэтому может потребоваться поддеть её в нескольких местах, чтобы освободить деталь.

Чтобы упростить задачу, нагрейте клей феном на низкой мощности в течение нескольких секунд.

Снимите верхнюю рамку с iPod.

Осторожно вставьте маленькую плоскую отвертку или ломик в зазор между металлическим корпусом и белой нижней пластиковой крышкой. Используйте отвертку, чтобы поддеть белую нижнюю пластиковую рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Небольшие щипцы для стопорных колец — самый удобный инструмент для снятия металлической фиксирующей скобы.

Вы также можете использовать плоскую отвертку, чтобы поддеть металлическую фиксирующую скобу под нижней рамкой, как показано. Освободить скобу можно, сначала нажав на металлические лапки на углах, а затем поддев скобу и подняв её.

Выньте металлическую фиксирующую скобу из iPod.

Используйте лопатку или кончик пальца, чтобы аккуратно отсоединить оранжевую ленточную шлейф-клаву от материнской платы.

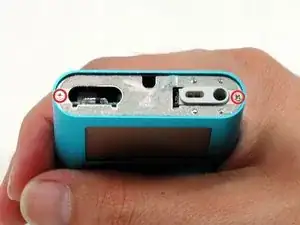

Удалите два винта Phillips №00, которые крепят разъём для наушников к корпусу.

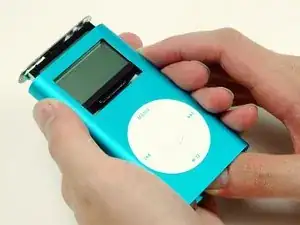

Осторожно выдвиньте iPod из корпуса, надавив на плату возле нижнего края колеса управления.

Не тяните за плату разъёма наушников в верхней части iPod, так как разъём на материнской плате хрупкий.

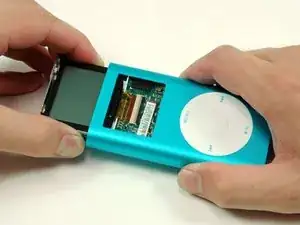

После того как вы достаточно вытолкнули плату, аккуратно возьмите её по бокам у дисплея и продолжайте выдвигать iPod из корпуса.

Поднимите батарею с материнской платы и отложите её в сторону от iPod.

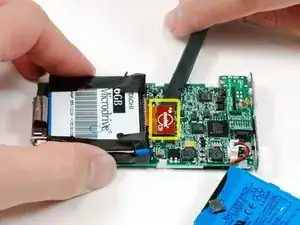

Используйте лопатку или кончик пальца, чтобы аккуратно отсоединить оранжевый ленточный кабель жесткого диска от материнской платы.

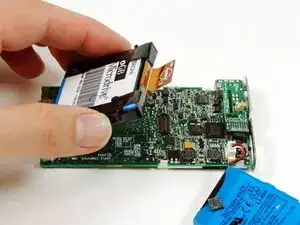

Поднимите жесткий диск из iPod.

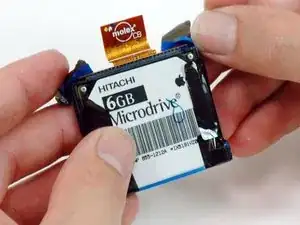

Отогните черную ленту, которая фиксирует два синих демпфера к жесткому диску возле оранжевого шлейфа.

Сдвиньте два синих демпфера с углов жесткого диска. Нет необходимости полностью снимать эти демпферы.

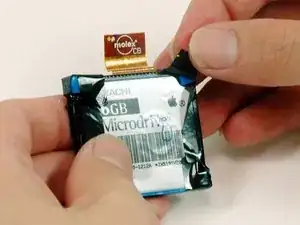

Аккуратно отсоедините оранжевый ленточный кабель жесткого диска от самого диска. Убедитесь, что вы прикладываете равномерное усилие при вытягивании, чтобы не погнуть контакты.

Если кабель не выходит легко, вы можете освободить его, осторожно покачивая ленточный кабель взад-вперёд.
