Замена корпуса iPod Mini

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в заблокированном положении.

Аккуратно вставьте небольшую плоскую отвертку или медиатор в зазор между металлическим корпусом и белой пластиковой верхней панелью. Используйте отвертку, чтобы поддеть белую пластиковую верхнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Верхняя рамка крепится на клейкой ленте, поэтому может потребоваться поддеть ее в нескольких местах, чтобы отсоединить деталь.

Для облегчения задачи прогрейте клейкую ленту феном на слабом нагреве в течение нескольких секунд.

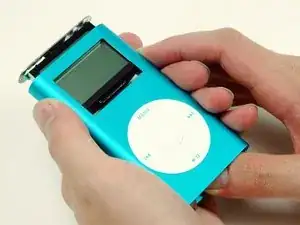

Снимите верхнюю рамку с iPod.

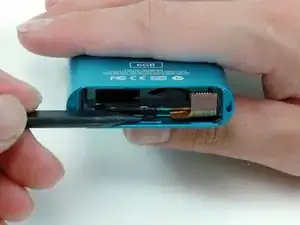

Аккуратно вставьте небольшую плоскую отвертку или медиатор в зазор между металлическим корпусом и белой пластиковой нижней панелью. Используйте отвертку, чтобы поддеть белую пластиковую нижнюю рамку. Будьте осторожны, чтобы не повредить мягкий пластик отверткой.

Небольшие съемные плоскогубцы — самый удобный инструмент для снятия металлической фиксирующей скобы.

Вы также можете использовать плоскую отвертку, чтобы поддеть металлическую фиксирующую скобу под нижней рамкой, как показано на рисунке. Вы можете освободить скобу, сначала нажав на металлические усики по углам, а затем приподняв скобу.

Извлеките металлическую фиксирующую скобу из iPod.

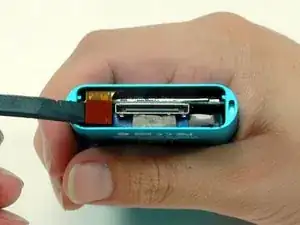

Используйте пластиковую лопатку или кончик пальца, чтобы аккуратно отсоединить оранжевый шлейф клик-колеса от материнской платы.

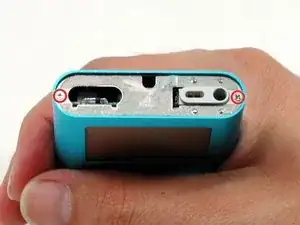

Выкрутите два винта с крестообразным шлицем #00, которыми разъем для наушников крепится к корпусу.

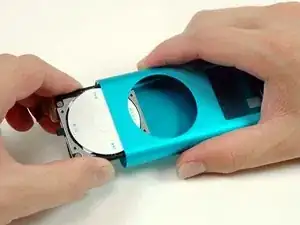

Аккуратно выдвиньте iPod из его корпуса, надавливая на материнскую плату вблизи нижнего края клик-колеса.

Не тяните за плату разъема для наушников в верхней части iPod, так как разъем, соединяющий ее с материнской платой, хрупкий.

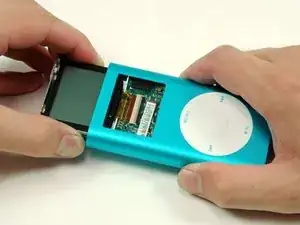

После того как вы достаточно выдвинете материнскую плату, аккуратно возьмитесь за материнскую плату по обе стороны от дисплея и продолжайте выдвигать iPod из корпуса.

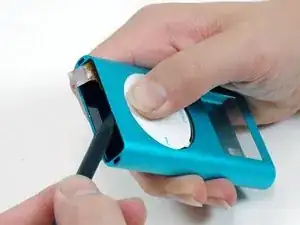

Используйте пластиковую лопатку, чтобы оттянуть небольшую черную пластиковую защелку, удерживающую клик-колесо на месте.

Продолжайте оттягивать черную пластиковую защелку и второй рукой надавите на клик-колесо, начиная выдвигать его из iPod.

Важно надавливать на клик-колесо при его извлечении, иначе колесо может быть поцарапано металлическим корпусом iPod.

Продолжайте выдвигать клик-колесо, пока оно не освободится из iPod.

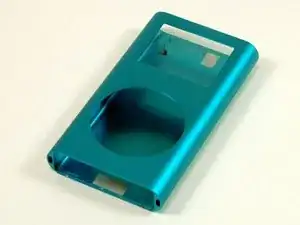

Остается внешний корпус.
