Замена вентилятора охлаждения InFocus IN3104
Если устройство InFocus IN3104 сильно перегревается, возможно, требуется замена вентилятора охлаждения. Это может быть вызвано скоплением пыли на вентиляторе или его неправильным вращением. Вентилятор охлаждения поддерживает устройство в холодном и регулируемом температурном режиме.
Шаг 1
Поверните проектор так, чтобы объектив был обращён к вам.
Слева на проекторе в небольшой решётке находится винт и поворотная ручка.
Используйте крестовую отвертку Phillips #1, чтобы выкрутить 6 мм винт, закрепляющий верхнюю крышку.
Снимите сервисную крышку.
Шаг 2
Используйте крестовую отвертку Phillips #1, чтобы выкрутить семь 6 мм винтов.
Используйте крестовую отвертку Phillips #1, чтобы выкрутить два 5 мм винта.

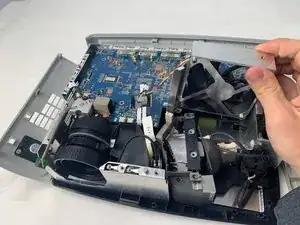

Снимите верхнюю крышку.
Не тяните крышку слишком сильно. Это может повредить провод, подключённый к плате.
Шаг 3
Используйте крестовую отвертку Phillips #1, чтобы выкрутить девять 6 мм винтов.
Поднимите металлическую крышку и отложите её в сторону, чтобы получить доступ к материнской плате.
Шаг 4

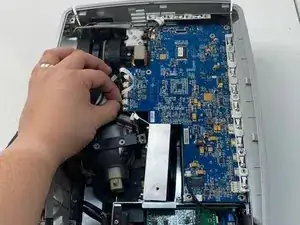

Осторожно подденьте чёрную пластиковую фиксирующую планку ZIF-разъёма на материнской плате пластиковой лопаткой.
Выньте белый шлейф с синим наконечником из разъёма.
Снимите металлическую крышку.
Шаг 5

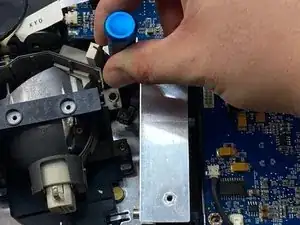

Используйте крестовую отвертку Phillips #1, чтобы выкрутить три 6 мм винта на металлической крышке рядом с лампой.
Винты находятся в тесном месте, поэтому может потребоваться тонкая отвертка или удлинитель.
Шаг 6

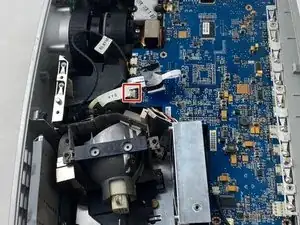

Отключите от материнской платы жёлто-красно-чёрную колодку проводов.
Снимите вентилятор охлаждения из устройства, подняв его вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
