Замена цветового диска InFocus IN3104
Если у Вашего InFocus IN3104 цветовые изображения размытые или искажённые, то это руководство для Вас. Размытость или искажение цвета скорее всего означает, что цветовой диск повреждён или неисправен. В случае повреждения цветовой диск необходимо заменить. Цветовой диск обеспечивает цветовое отображение проекции и необходим для вывода изображения.
Шаг 1
Поверните проектор так, чтобы перед Вами был объектив.
Слева на корпусе проектора под небольшой решёткой находятся винт и ручка.
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить 6 мм винт, фиксирующий верхнюю крышку.
Снимите сервисную крышку.
Шаг 2
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить семь 6 мм винтов.
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить два 5 мм винта.
Снимите верхнюю крышку.
Не тяните крышку слишком сильно. Это может повредить провод, подключённый к материнской плате.
Шаг 3
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить девять 6 мм винтов.
Поднимите металлическую крышку и отложите её в сторону, чтобы получить доступ к материнской плате.
Шаг 4

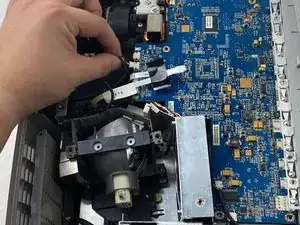

Осторожно отожмите чёрный пластиковый фиксатор ZIF-разъёма на материнской плате пластиковым лопаткой.
Вытяните белый ленточный кабель с синей меткой из разъёма.
Снимите металлическую крышку.
Шаг 5

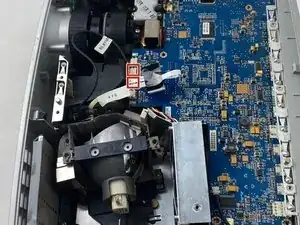

Отсоедините два кабеля от кромки материнской платы, помеченные 80.87 MO и KYO.
Шаг 6

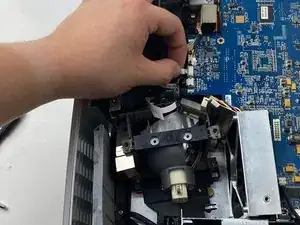

Осторожно приподнимите чёрную бумажную накладку. Не снимайте её полностью с устройства.
Поднимите бумажную накладку, чтобы открыть доступ к двум 6 мм винтам.

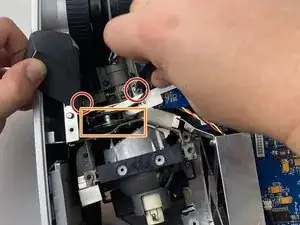

Шаг 7

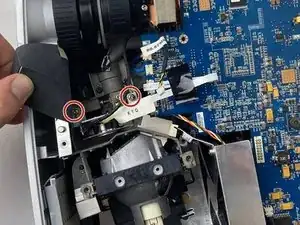

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить два 6 мм винта.
Извлеките цветовой диск из устройства, подняв его вверх и вынув из проектора.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
