Замена динамика Epson VS250
В этом руководстве объясняется, как снять динамик с проектора. Динамик в Epson VS250 обеспечивает воспроизведение звука проектором. Существует множество вариантов устранения неполадок звука без физической замены динамика. Динамик следует снимать только в крайнем случае при решении проблем со звуком. Сначала убедитесь, что настройки громкости проектора включены, прежде чем делать вывод о необходимости замены динамика. Также проверьте соединения аудиокабелей между проектором и видеоисточником перед переходом к замене динамика.
Шаг 1
Поместите проектор на ровную поверхность.
Разместите проектор так, чтобы надпись "Epson" была обращена к Вам.
С помощью крестовой отвертки PH #1 ослабьте винт в верхнем правом углу проектора. Винт нужно только ослабить.
Шаг 2

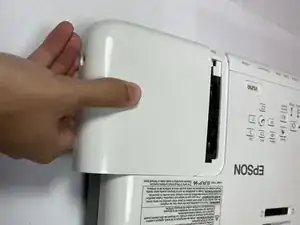

Сдвиньте крышку вправо, затем поднимите и снимите её.
Шаг 3

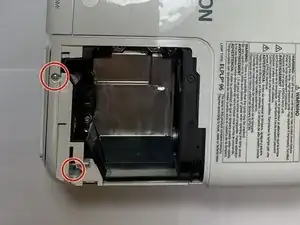

С помощью крестовой отвертки PH #1 удалите три винта 6 мм, удерживающие боковую часть проектора.
Той же крестовой отверткой PH #1 удалите один винт 10 мм, удерживающий боковую крышку проектора.
Шаг 4

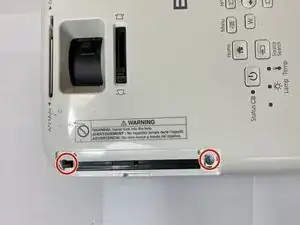

С помощью крестовой отвертки PH #1 удалите два винта 10 мм, удерживающие боковую крышку проектора.
Шаг 5

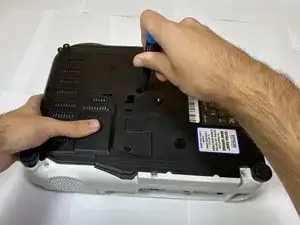

Переверните проектор так, чтобы он лежал вверх ногами.

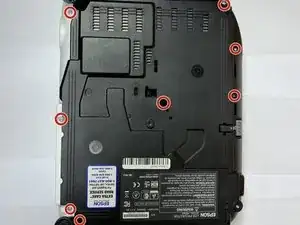

С помощью крестовой отвертки PH #1 удалите восемь винтов 10 мм, которые закрепляют боковую часть проектора.
Шаг 6
Снимите переднюю крышку проектора, потянув её с устройства.
Шаг 7

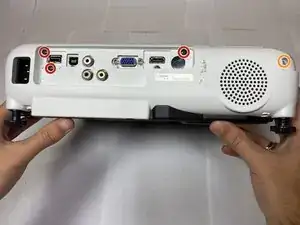

С помощью крестовой отвертки PH #1 удалите два винта 10 мм.
После выполнения этого шага Вы сможете снять заднюю крышку проектора.
Шаг 8
Осторожно поднимите верхнюю оболочку вверх и снимите её с устройства.

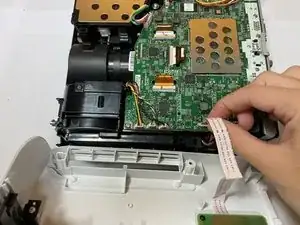

Отключите ленточный кабель от материнской платы и снимите оболочку с устройства.
Шаг 9
С помощью крестовой отвертки PH #1 удалите два винта 10 мм, удерживающие динамик на месте.
Шаг 10

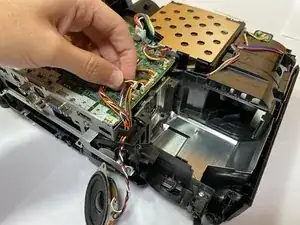

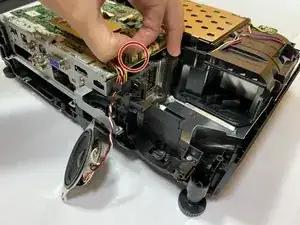

Сожмите и отсоедините кабель динамика от материнской платы.
Снимите динамик с устройства.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
