Замена вентилятора Epson VS250
Вентилятор в проекторе Epson VS250 предотвращает его перегрев. В проекторе есть несколько компонентов, которые выделяют тепло, а вентилятор охлаждает эти компоненты. Это снижает риск воспламенения проектора при попадании пыли.
Это руководство покажет, как заменить вентилятор, но перед продолжением ознакомьтесь с руководством по воздушному фильтру, которое является более частой причиной перегрева и легче устраняется. Замена вентилятора требует больше времени и имеет более высокий уровень сложности.
Прежде чем приступать к ремонту, выключите и отключите от сети ваш проектор Epson VS250.
Шаг 1
Установите проектор на ровную поверхность.
Разместите проектор так, чтобы надпись «Epson» была обращена к вам.
С помощью крестовой отвертки Phillips #1 ослабьте винт в верхнем правом углу проектора. Винт нужно только ослабить.
Шаг 2
Сдвиньте крышку вправо и приподнимите её вверх и наружу, чтобы снять.
Шаг 3
С помощью крестовой отвертки Phillips #1 удалите три винта 6 мм, которые крепят боковую часть проектора.
Той же крестовой отверткой Phillips #1 отвинтите один винт 10 мм, удерживающий боковую крышку проектора.
Шаг 4
Используйте крестовую отвертку Phillips #1, чтобы удалить два винта 10 мм, которые крепят боковую крышку проектора.
Шаг 5
Переверните проектор так, чтобы он лежал вверх дном.
С помощью крестовой отвертки Phillips #1 выверните восемь винтов 10 мм, которые фиксируют боковую часть проектора.
Шаг 6
Снимите переднюю крышку с проектора, потянув её с устройства.
Шаг 7
С помощью крестовой отвертки Phillips #1 удалите два винта 10 мм.
После выполнения этого шага вы сможете снять заднюю крышку проектора.
Шаг 8
Осторожно приподнимите верхнюю оболочку вверх и выньте её из устройства.
Отключите ленточный кабель от материнской платы и снимите оболочку с устройства.
Шаг 9

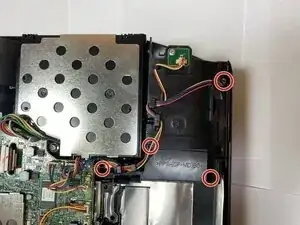

С помощью крестовой отвертки Phillips #1 удалите пять винтов 10 мм.
Шаг 10

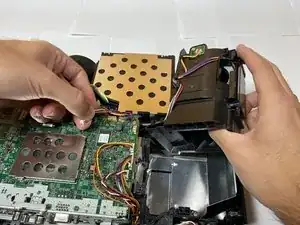

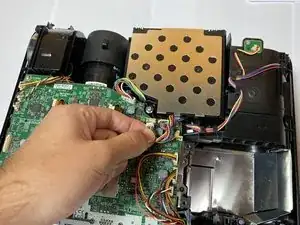

Отключите разъём вентилятора от платы.
Снимите провода с крючков, которые их фиксируют, чтобы освободить вентилятор.
Шаг 11

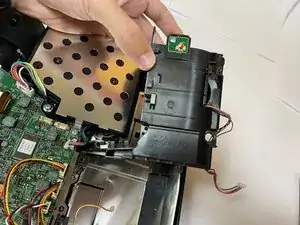

Отключите провод и снимите чёрный кожух с остальной сборки вентилятора.
Шаг 12

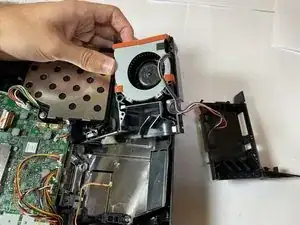

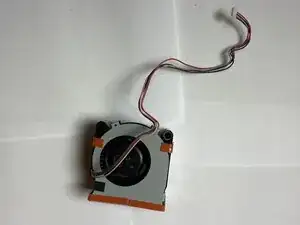

Извлеките вентилятор из устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
