Замена цветной призмы Epson VS240

Отвинтите единственный неподвластный выпадению винт слева от проектора крестовой отвёрткой Phillips #2.

Неподвластный выпадению винт раскрутится, но не может быть полностью извлечён.

Снимите панель, сдвинув её в сторону, и удалите с устройства.

Крестовой отвёрткой Phillips #2 отвинтите три винта 5 мм.

Той же крестовой отвёрткой Phillips #2 отвинтите один серебристый винт 8 мм.

Крестовой отвёрткой Phillips #1 отвинтите два серебристых винта 10 мм на нижней стороне устройства.

Крестовой отвёрткой Phillips #1 отвинтите один винт 10 мм там, где была снята панель в Шаге 1.

Снимите белую заднюю крышку с устройства.

Переверните проектор так, чтобы нижняя сторона (со штырьками-ножками) была обращена к Вам.

Крестовой отвёрткой Phillips #1 отвинтите пять винтов 10 мм на нижней стороне проектора.

Той же крестовой отвёрткой Phillips #1 отвинтите один винт 10 мм в центральном отверстии.

Возможно, потребуется использовать удлинитель для отвёртки, чтобы добраться до этого винта.

Крестовой отвёрткой Phillips #1 отвинтите по два винта 10 мм с отверстий по обеим сторонам воздушного фильтра на верхней стороне проектора.

Возможно, потребуется использовать удлинитель для отвёртки, чтобы добраться до этих винтов.

Той же крестовой отвёрткой Phillips #1 отвинтите два винта 10 мм там, где была снята белая панель на верхней стороне проектора в Шаге 1.

Будьте осторожны при снятии верхней крышки проектора: к материнской плате подключён белый ленточный кабель.

Осторожно приподнимите верхнюю крышку и положите её верхней стороной рядом с проектором так, чтобы на ленту не было натяжения.

Осторожно оттяните коричневую ленту, фиксирующую кабель к материнской плате, затем снимите корпус с устройства.

С помощью лопатки или пластикового инструмента для вскрытия отсоедините все провода, подключённые к материнской плате.

Крестовой отвёрткой Phillips #1 отвинтите три винта 6 мм.

Той же крестовой отвёрткой Phillips #1 отвинтите один винт 10 мм в правом нижнем углу материнской платы.

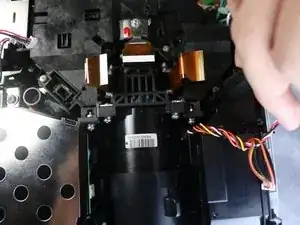

С помощью лопатки или ногтей поднимите чёрные фиксирующие язычки и отсоедините три ленточных кабеля от материнской платы.

Для получения дополнительной информации о разъёмах с нулевым усилием вставки (ZIF) см. это руководство.

Крестовой отвёрткой Phillips #1 отвинтите три винта 10 мм на серой детали, расположенной с боковой стороны материнской платы.

Поднимите материнскую плату и извлеките её из устройства.

Поверните проектор на 180 градусов, чтобы он соответствовал ориентации на изображениях.

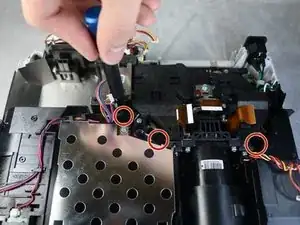

Крестовой отвёрткой Phillips #2 отвинтите четыре внутренних винта 11 мм под чёрным блоком, подключённым к объективу.

Эти винты находятся глубоко в корпусе проектора, и для доступа к двум из четырёх винтов может потребоваться удлинитель для отвёртки.

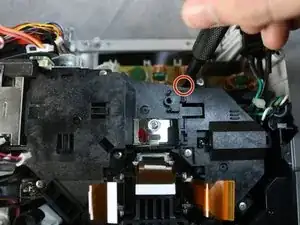

Отсоедините провод над объективом с помощью пластиковой лопатки.

Эти провода также можно снять вручную; однако для большей силы рычага можно использовать пластиковый инструмент для вскрытия.

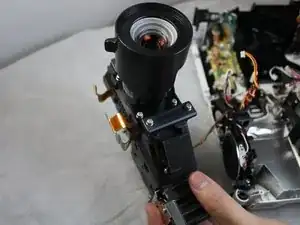

Медленно поднимите чёрную сборку и извлеките её из устройства.

Осторожно: провод всё ещё подключён. Его снимать не нужно — положите чёрную сборку рядом с проектором так, чтобы на провод не было натяжения.

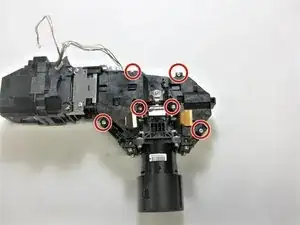

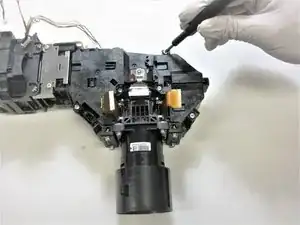

Крестовой отвёрткой Phillips #1 отвинтите шесть винтов 11 мм, чтобы снять верхнюю пластиковую крышку.

После снятия шести винтов приподнимите пластиковую крышку и отложите её в сторону.

Когда винты извлечены, крышка станет очень свободной, поэтому нет определённого способа её снятия.

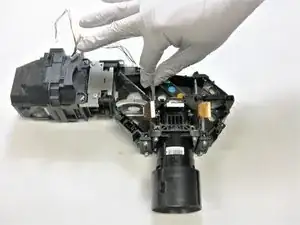

Будьте осторожны с призмами: они могут разбиться и представлять опасность при неаккуратном обращении.

Аккуратно извлеките три призмы.

Эти призмы выполнены из стекла и легко пачкаются, поэтому рекомендуется надевать перчатки при обращении с любой новой призмой, которую вставляют.
