Замена кнопок Epson VS240
В этом руководстве описывается замена кнопок на проекторе Epson VS240. Кнопки управляют многими функциями устройства, и если одна или несколько перестали работать, может потребоваться их замена. Для работы потребуются отвертка Phillips №1 и аккуратность, так как ремонтируемая деталь очень хрупкая.
Перед началом отключите питание и вытащите вилку проектора из розетки.
Шаг 1
Используя отвертку Phillips №2, ослабьте один удерживающий винт с левой стороны проектора.
Удерживающий винт ослабится, но его невозможно полностью вынуть.
Сдвиньте панель и снимите её с устройства.
Шаг 2
Используя отвертку Phillips №2, выкрутите три винта длиной 5 мм.
Той же отверткой Phillips №2 выкрутите один серебристый винт длиной 8 мм.
Шаг 3
Используйте отвертку Phillips №1, чтобы выкрутить два серебристых винта длиной 10 мм с нижней части устройства.
Шаг 4
Используйте отвертку Phillips №1, чтобы выкрутить один винт длиной 10 мм в том месте, где была снята панель в Шаге 1.
Снимите белую заднюю панель с устройства.
Шаг 5
Переверните проектор так, чтобы нижняя сторона (со стороны ножек) была обращена к вам.
Используйте отвертку Phillips №1, чтобы выкрутить пять винтов длиной 10 мм на нижней стороне проектора.
Той же отверткой Phillips №1 выкрутите один винт длиной 10 мм в центральном отверстии.
Возможно, потребуется использовать удлинитель для отвертки, чтобы добраться до центрального винта.
Шаг 6
Используйте отвертку Phillips №1, чтобы выкрутить два винта длиной 10 мм из отверстий по обе стороны от воздушного фильтра на верхней стороне проектора.
Возможно, потребуется использовать удлинитель для отвертки, чтобы добраться до этих винтов.
Той же отверткой Phillips №1 выкрутите два винта длиной 10 мм в том месте, где на верхней стороне была снята белая панель в Шаге 1.
Шаг 7
Будьте осторожны при снятии верхней крышки проектора: она соединена с материнской платой белым ленточным кабелем.
Осторожно поднимите верхнюю крышку и положите её сверху рядом с проектором так, чтобы на ленточный кабель не было натяжения.
Осторожно оторвите коричневую ленту, соединяющую кабель с материнской платой, затем снимите корпус с устройства.
Шаг 8

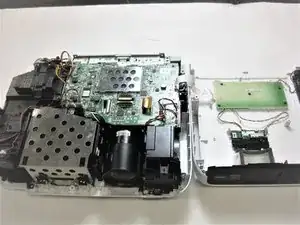

Аккуратно отсоедините белый ленточный кабель, соединяющий материнскую плату с панелью кнопок.
Шаг 9

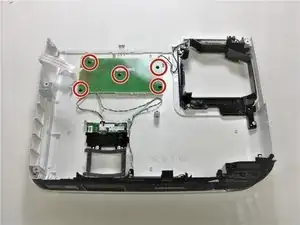

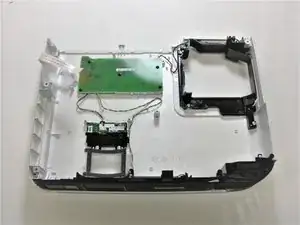

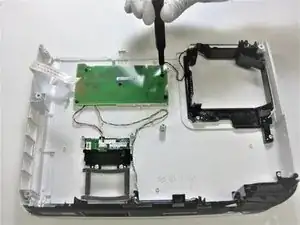

Используйте отвертку Phillips №1, чтобы выкрутить пять винтов длиной 3 мм, крепящих панель кнопок к корпусу.
Шаг 10

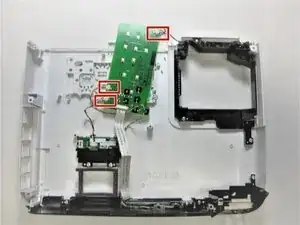

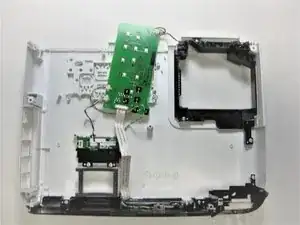

Отсоедините три кабеля, подключенные к панели кнопок.

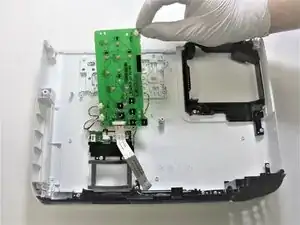

Поднимите панель кнопок и извлеките её.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
