Замена динамика Epson VS240
В этом руководстве показано, как заменить встроенный динамик проектора Epson VS240. Если вы сталкиваетесь с искажением звука, полной неисправностью динамика или другими проблемами со звуком, этот ремонт может устранить проблему. Доступ к динамику относительно прост, но поскольку он подключён к плате через тонкий провод, при замене требуется осторожное обращение.
Перед началом убедитесь, что у вас есть необходимые отвертки для снятия корпуса проектора и динамика. Работайте медленно при обращении с внутренними компонентами, чтобы не повредить чувствительные элементы.
Важно выключить питание проектора и отключить его от источников питания перед началом работы. Это снизит риск поражения электрическим током или повреждения внутренней части проектора. Кроме того, статическое электричество может повредить внутреннюю схему, поэтому рекомендуется заземлить себя перед работой с внутренними компонентами.
В процессе потребуется:
- Открутить несколько винтов для снятия корпуса
- Открутить динамик от его посадочного места
- Отключить провод от материнской платы
- Установить новый динамик
- Повторить действия в обратном порядке для сборки проектора
Важно: Убедитесь, что проектор выключен и отключён от сети перед началом работ.
Шаг 1
Используя крестообразную отвертку Phillips #2, ослабьте один удерживаемый винт на левой стороне проектора.
Удерживаемый винт ослабнет, но не может быть полностью удалён.
Сдвиньте панель и снимите её с устройства.
Шаг 2
Используя крестообразную отвертку Phillips #2, снимите три винта длиной 5 мм.
Той же отверткой Phillips #2 удалите один серебристый винт длиной 8 мм.
Шаг 3
Используйте крестообразную отвертку Phillips #1, чтобы снять два серебристых винта длиной 10 мм с нижней части устройства.
Шаг 4
Используйте крестообразную отвертку Phillips #1, чтобы снять один винт длиной 10 мм в том месте, где панель была снята на Шаге 1.
Снимите белую заднюю панель с устройства.
Шаг 5
Переверните проектор так, чтобы снизу (сторона с ножками) была обращена к вам.
Используя крестообразную отвертку Phillips #1, удалите пять винтов длиной 10 мм на нижней стороне проектора.
Той же отверткой Phillips #1 удалите один винт длиной 10 мм в центральном отверстии.
Возможно, потребуется использовать удлинитель для отвертки, чтобы достать до единственного винта.
Шаг 6
Используя крестообразную отвертку Phillips #1, снимите два винта длиной 10 мм из отверстий по обе стороны от воздушного фильтра, на верхней части проектора.
Возможно, потребуется использовать удлинитель для отвертки, чтобы достать до этих двух винтов.
Той же отверткой Phillips #1 снимите два винта длиной 10 мм в местах, где была снята белая панель на верхней части проектора на Шаге 1.
Шаг 7
Будьте осторожны при снятии верхней крышки проектора, так как к материнской плате подключён белый ленточный кабель.
Осторожно поднимите верхнюю крышку и положите её сверху рядом с проектором так, чтобы на ленту не было натяжения.
Осторожно оттяните коричневую ленту, соединяющую кабель с материнской платой, затем снимите корпус с устройства.
Шаг 8
Используя крестообразную отвертку Phillips #1, снимите два винта длиной 7 мм, удерживающие динамик в устройстве.
Шаг 9

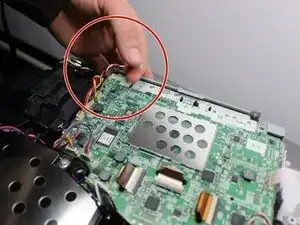

Отсоедините комбинацию проводов (красный, чёрный и белый) от материнской платы с помощью лопатки или ногтя.
Поднимите и извлеките динамик из устройства.
Заключение
Для обратной сборки устройства выполните указанные инструкции в обратном порядке.
