Замена подставки Epson VS240

Используя отвертку Phillips #2, ослабьте единственный фиксированный винт с левой стороны проектора.

Фиксированный винт ослабится, но полностью не извлекается.

Слегка сдвиньте панель и удалите её с устройства.

Используя отвертку Phillips #2, удалите три винта длиной 5 мм.

Используя ту же отвертку Phillips #2, удалите один серебряный винт длиной 8 мм.

Используя отвертку Phillips #1, удалите два серебряных винта длиной 10 мм с дна устройства.

Используя отвертку Phillips #1, удалите единственный винт длиной 10 мм, где была удалена панель в Шаге 1.

Снимите белую заднюю панель с устройства.

Переверните проектор так, чтобы его нижняя сторона (сторона с ножками) была обращена к вам.

Используя отвертку Phillips #1, удалите пять винтов длиной 10 мм на нижней стороне проектора.

Используя ту же отвертку Phillips #1, удалите один винт длиной 10 мм в центральном отверстии.

Возможно, вам понадобится удлинитель для отвертки, чтобы добраться до единственного винта.

Используя отвертку Phillips #1, удалите два винта длиной 10 мм из открытий с каждой стороны воздушного фильтра на верхней стороне проектора.

Возможно, вам понадобится удлинитель для отвертки, чтобы добраться до двух винтов.

Используя ту же отвертку Phillips #1, удалите два винта длиной 10 мм, где была удалена белая панель на верхней стороне проектора в Шаге 1.

Будьте осторожны при снятии верхней крышки проектора, так как есть белый шлейф, соединяющий её с материнской платой.

Осторожно поднимите верхнюю крышку и положите её на бок рядом с проектором, чтобы шлейф не был в натяжении.

Осторожно извлеките коричневую ленту, соединяющую кабель с материнской платой, а затем снимите корпус с устройства.

Используя лопаточку или пластиковый инструмент, отсоедините все провода, соединенные с материнской платой.

Используя отвертку Phillips #1, удалите три винта длиной 6 мм.

Используя ту же отвертку Phillips #1, удалите один винт длиной 10 мм в нижнем правом углу материнской платы.

Используя лопатку или ногти, поднимите черные фиксирующие язычки и отсоедините три шлейфа от материнской платы.

Для получения дополнительной информации о разъемах с нулевым усилием (ZIF) посетите данный гид.

Используя отвертку Phillips #1, удалите три винта длиной 10 мм на сером элементе, расположенном на боковой стороне материнской платы.

Поднимите и удалите материнскую плату из устройства.

Поверните проектор на 180 градусов, чтобы соответствовать ориентации на изображениях.

Используя отвертку Phillips #2, удалите четыре внутренних винта длиной 11 мм под черным коробом, подключенным к линзе.

Эти винты расположены глубоко внутри проектора, и вам может понадобиться удлинитель для отвертки, чтобы добраться до двух из четырех винтов.

Отсоедините провод над линзой с помощью пластикового рычага.

Эти провода также можно удалить вручную; однако пластиковый инструмент может обеспечить дополнительную силу при подъеме.

Осторожно поднимите черный узел из устройства.

Будьте осторожны с проводом, который всё еще подключен. Его не нужно удалять, поэтому положите черный узел рядом с проектором, чтобы провода не находились в натяжении.

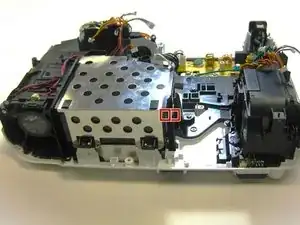

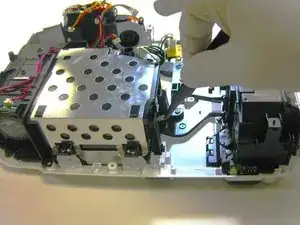

Используя пинцет с изогнутыми носиками, отломите два крупных зажима, расположенные слева и справа от подставки в верхней части.

Это можно сделать, изгибая их наружу и отламывая, толкая их внутрь и в стороны или комбинацией двух методов. Кроме того, если нет намерения повторно использовать подставку для каких-либо других целей, можно отломать всю верхнюю половину.

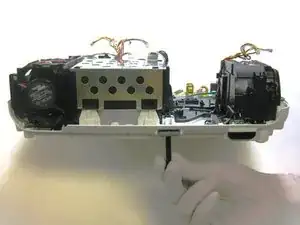

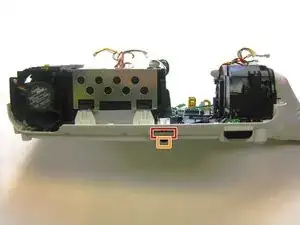

Аккуратно поднимите переднюю часть проектора и нажмите на вкладку, которая регулирует подставку, вверх. Это приведет к тому, что подставка выдвинется из базы проектора.

Если подставка не полностью выдвинулась из базы, возьмитесь за ту часть подставки, которая открылась, и потяните её, пока не снимете весь элемент с базы.

Продолжайте нажимать на вкладку вверх, пока вы вытаскиваете подставку, чтобы обеспечить максимально плавное снятие.
