Замена материнской платы Epson VS240

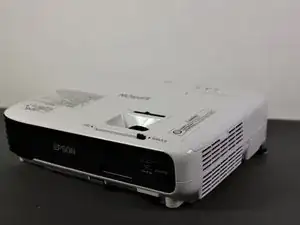

Материнская плата — важная часть проектора и многих других электронных устройств, поскольку именно она отдаёт команды устройству, обеспечивая его работу в соответствии с назначением. Если материнская плата получила физическое повреждение или перестала работать, данное руководство поможет её заменить. Если устройство не запускается должным образом или возникают ошибки, возможно, пришло время заменить материнскую плату. Следуйте инструкциям этого руководства, чтобы снять и установить материнскую плату в Epson VS240.
Шаг 1

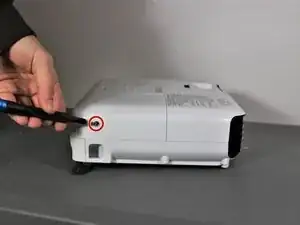

Отверткой Phillips №2 ослабьте единственный фиксированный винт на левой стороне проектора.
Фиксированный винт ослабнет, но его нельзя полностью извлечь.

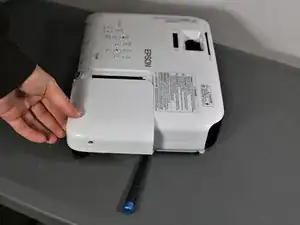

Сдвиньте панель и снимите её с устройства.
Шаг 2

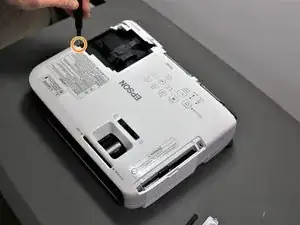

Отверткой Phillips №2 выверните три винта длиной 5 мм.
Той же отверткой Phillips №2 выверните один серебристый винт длиной 8 мм.
Шаг 3

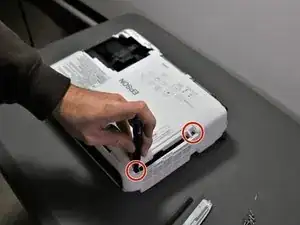

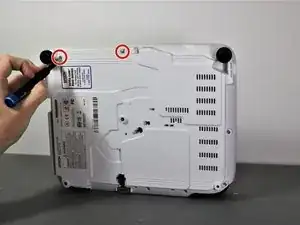

Отверткой Phillips №1 выверните два серебристых винта длиной 10 мм с нижней части устройства.
Шаг 4

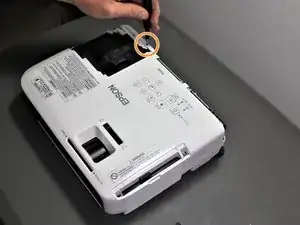

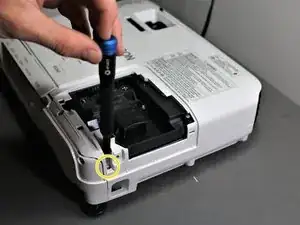

Отверткой Phillips №1 выверните единственный винт длиной 10 мм в том месте, где в шаге 1 была снята панель.
Снимите белую заднюю панель с устройства.
Шаг 5

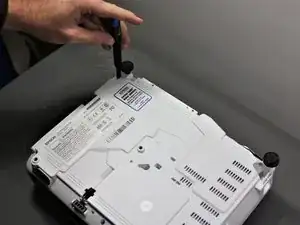

Переверните проектор так, чтобы перед Вами находилась нижняя сторона (сторона с ножками).

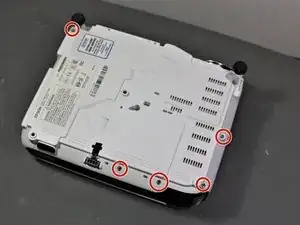

Отверткой Phillips №1 выверните пять винтов длиной 10 мм на нижней стороне проектора.

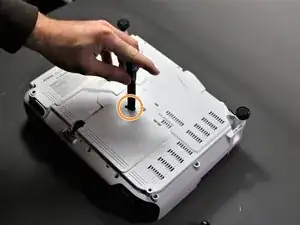

Той же отверткой Phillips №1 выверните один винт длиной 10 мм в центральное отверстие.
Возможно, потребуется использовать удлинитель для отвертки, чтобы достать до единственного винта.
Шаг 6
Отверткой Phillips №1 выверните по два винта длиной 10 мм в отверстиях по обеим сторонам воздушного фильтра на верхней стороне проектора.
Возможно, потребуется использовать удлинитель для отвертки, чтобы достать до этих винтов.
Той же отверткой Phillips №1 выверните два винта длиной 10 мм в том месте на верхней стороне проектора, где в шаге 1 была снята белая панель.
Шаг 7

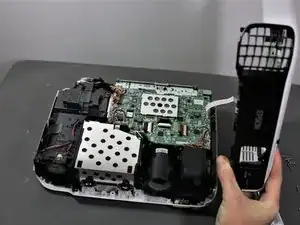

Будьте осторожны при снятии верхней крышки проектора: к материнской плате подсоединён белый ленточный кабель.
Аккуратно приподнимите верхнюю крышку и положите её верхней стороной рядом с проектором так, чтобы на ленту не было натяжения.
Осторожно оттяните коричневую ленту, скрепляющую кабель с материнской платой, затем снимите корпус с устройства.
Шаг 8

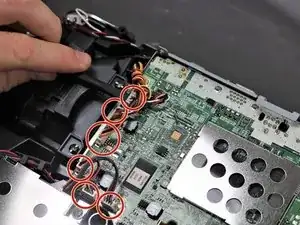

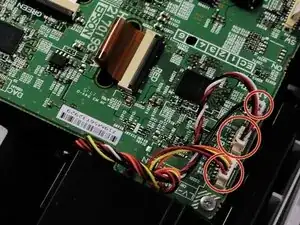

С помощью лопатки или пластикового инструмента для вскрытия отключите все провода, подключённые к материнской плате.
Шаг 9

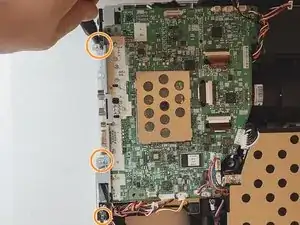

Отверткой Phillips №1 выверните три винта длиной 6 мм.
Той же отверткой Phillips №1 выверните один винт длиной 10 мм в правом нижнем углу материнской платы.
Шаг 10

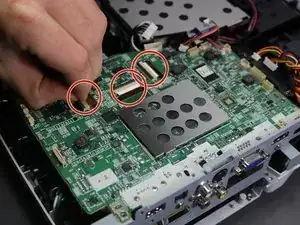

С помощью лопатки или ногтей приподнимите чёрные фиксирующие язычки и отключите три ленточных кабеля от материнской платы.
Для получения дополнительной информации о разъёмах с нулевым усилием вставки (ZIF) посетите это руководство.
Отверткой Phillips №1 выверните три винта длиной 10 мм на серой детали, расположенной на стороне материнской платы.
Шаг 11

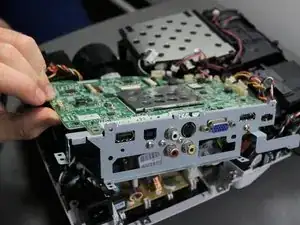

Поднимите материнскую плату и извлеките её из устройства.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
