Идентификация микросхем HomePod 2
Ниже приведено резюме по идентификации микросхем Apple HomePod 2023.
Подробнее смотрите в нашем разборе HomePod 2.
Особая благодарность участнику сообщества CChin за вклад!

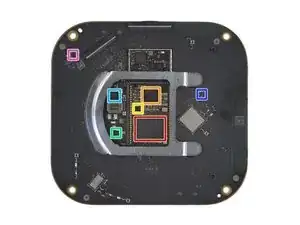

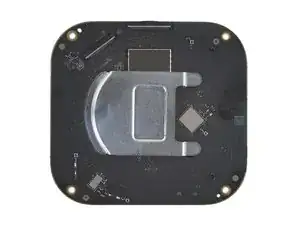

Шаг 1
Apple APL1W86 / 339S01037 S7 64-битный двухъядерный процессор приложений, расположенный под SK hynix H9HA28A12MNLTR-4KJ вероятно 1,5 ГБ LPDDR4 SDRAM и 32 ГБ NAND флэш-памяти
Apple 338S00325 управление питанием
Вероятно серийная EEPROM-память STMicroelectronics
Texas Instruments TPS62821 синхронный понижающий преобразователь DC-DC 1 А
Texas Instruments TPS56637 синхронный понижающий преобразователь 6 А
onsemi NCP160AMX330TBG LDO-регулятор 250 мА / 3,3 В
Nexperia 74AVC1T45 преобразователь/трансивер уровней напряжения

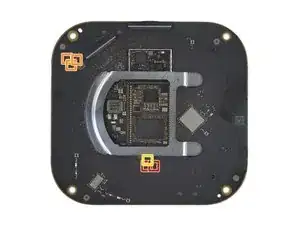

Шаг 2
Texas Instruments SN74AXC2T45 двухбитный трансивер для преобразования уровней
Nexperia 74LVC2G125 двойной буфер шины/драйвер линии
Nexperia 74LVC1G08 один 2-входовый логический элемент AND
Шаг 3
USI 339M00243 модуль Wi‑Fi / Bluetooth
Модуль USI UWB
Возможно Qorvo QPC8019Q SPDT RF-переключатель
Nordic Semiconductor nRF52820 Bluetooth 5.3 SoC
Skyworks SKY66404-11 фронт‑энд модуль 2,4 ГГц
Шаг 4
Bosch Sensortec BMA282 трехосевой акселерометр

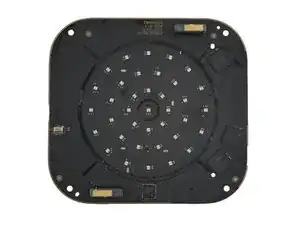

Шаг 5
Synaptics S3808B контроллер сенсорного ввода
Texas Instruments TLC5955 48-канальный драйвер светодиодов
MEMS-микрофон Knowles
Шаг 6
Датчик окружающего освещения

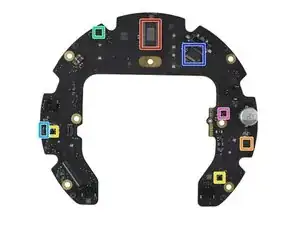

Шаг 7
Analog Devices SSM3515B аудиоусилитель
Texas Instruments PCM5242 стерео ЦАП
MEMS‑микрофоны
Texas Instruments TLV320ADC3100 стерео АЦП
Analog Devices ADAU7002 стерео конвертер PDM в I2S или TDM
Texas Instruments TPS54560B понижающий преобразователь DC‑DC 5 А
Texas Instruments INA210A ? усилитель контроля тока
Шаг 8
Texas Instruments TPS7A2401 LDO-регулятор 200 мА / регулируемый
Nexperia 74LVC2G125 двойной буфер шины/драйвер линии
Texas Instruments SN74LVC1G17 одиночный триггерный Шмита буфер
Texas Instruments 74AUP1G126 одиночный буфер
Texas Instruments SN74LVC1G04 одиночный инвертор
Шаг 9
Texas Instruments TPA3255C аудиоусилитель
Texas Instruments TLV320ADC3100 стерео аудио АЦП
Analog Devices ADAU7002 стерео конвертер PDM в I2S или TDM
Texas Instruments TLA2528 8-канальный 12-битный АЦП
MEMS‑микрофон
Texas Instruments INA253A1 усилитель контроля тока
Texas Instruments INA210A ? усилитель контроля тока
Шаг 10
Renesas смешанная сигнальная матрица
onsemi NCP160AMX180TBG LDO-регулятор 250 мА / 1,8 В
Texas Instruments TLV70733P LDO-регулятор 200 мА / 3,3 В
Texas Instruments TLV70736P LDO-регулятор 200 мА / 3,6 В
Texas Instruments SN74AUP1G74 одиночный D-триггер
Nexperia 74LVC2G125 двойной буфер шины/драйвер линии
Nexperia 74LVC1G07 одиночный буфер
Шаг 11
Nexperia 74AXP1T34 одиночный буфер
Nexperia 74AUP1G126 одиночный буфер
Шаг 12
KEC KIA75S358F одиночный операционный усилитель
Vishay VOL617A-8 оптопара

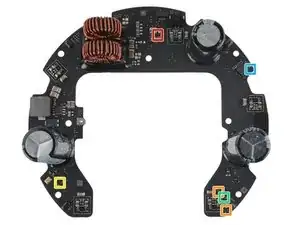

Шаг 13
onsemi NCP1342DADBD квазирезонансный контроллер обратноходового преобразователя
Diodes Incorporated AP4310EMTR-G1 двойной операционный усилитель с опорным напряжением 2,5 В
Diodes Incorporated AP431SHANTR-G1 регулируемый шунтирующий регулятор
Vishay VOL617A-8 оптопара
Шаг 14
Texas Instruments HDC2010 датчик влажности и температуры
