Разборка HomePod

Перед началом разборки обязательно отключите HomePod от сети.

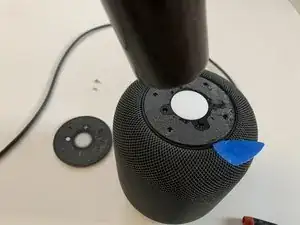

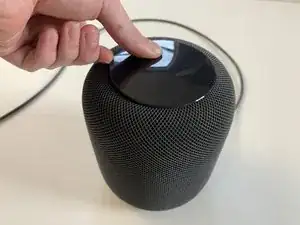

Нагрейте верхнюю сенсорную панель феном, установленным на максимальную температуру, и снимите её.

Крышка не гнётся. Следите за тем, чтобы не повредить или не сломать верхнюю крышку.

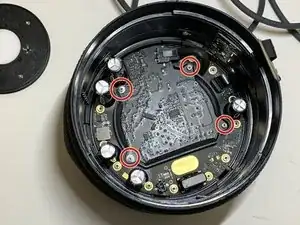

Выкрутите четыре винта T6.

С помощью фена, установленного на максимальную температуру, размягчите клей, удерживающий сборку сенсорной панели в верхней раме.

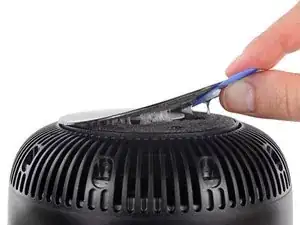

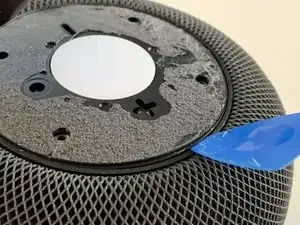

Осторожно подденьте сенсорную панель медиатором.

Аккуратно выведите плату сборки сенсорной панели из верхней рамы.

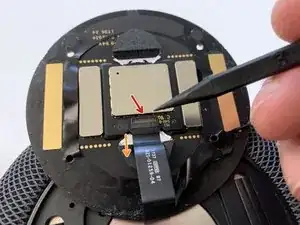

Поднимите фиксатор разъёма вверх при помощи лопатки, чтобы освободить шлейф.

Извлеките шлейф из разъёма.

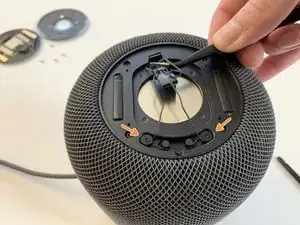

Пинцетом (или пальцами) освободите шнуры от их креплений.

Шнуры обмотаны вокруг каждого винта T6. Ослабьте или выкрутите каждый винт и снимите шнур.

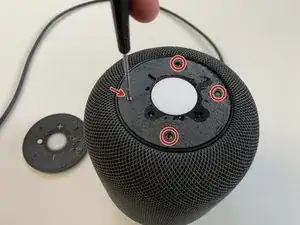

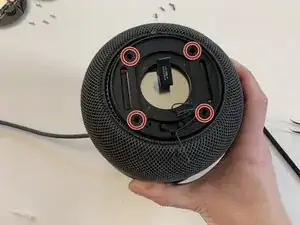

Выкрутите четыре винта T6, крепящие опорный диск сенсорной поверхности к крышке, и сдвиньте тканевую накидку с трёхмерной сеткой вниз.

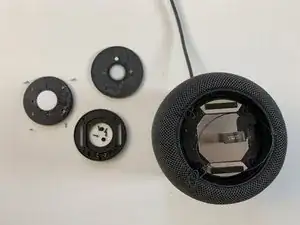

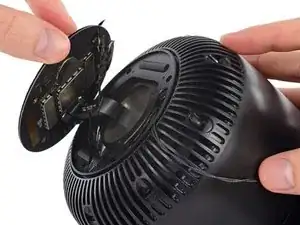

Снимите опорный диск сенсорной поверхности с HomePod.

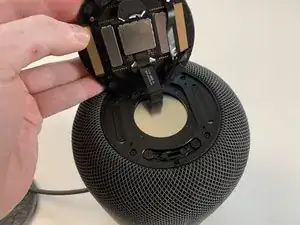

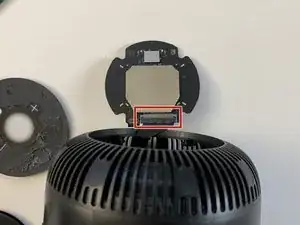

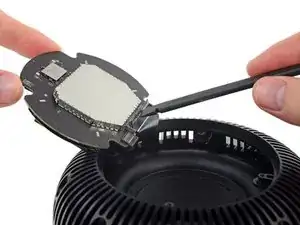

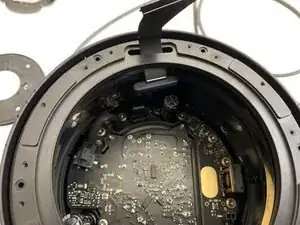

Поднимите материнскую плату и с помощью лопатки аккуратно поднимите фиксатор вверх.

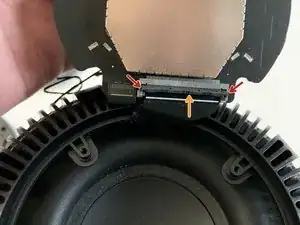

Вытяните шлейф строго вверх, наружу. У этого шлейфа есть защёлки с каждой стороны, и он не выдвигается из разъёма.

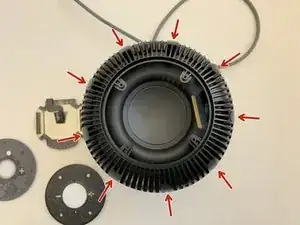

Лопаткой снимите девять резиновых заглушек с винтов.

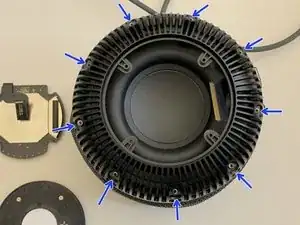

Используя отвёртку Torx T6, выкрутите девять винтов, крепящих верхнюю часть к основному корпусу.

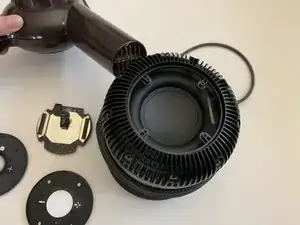

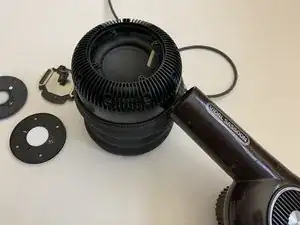

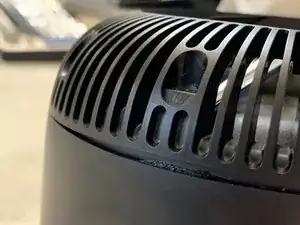

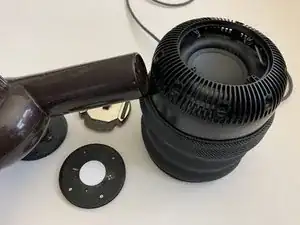

Включите фен на максимальную температуру и, как показано на изображении, обработайте периметр корпуса сразу под стыком верхней части и основного корпуса.

Этот шаг крайне важен. Если на следующем шаге возникнут трудности, повторите прогрев в проблемной зоне.

Этот шаг требует значительных усилий даже после тщательного нагрева на предыдущем этапе.

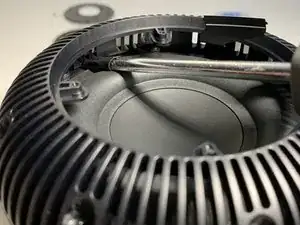

Вставьте широкую плоскую отвёртку, обмотанную 1–2 слоями изоленты.

Вам нужно будет приложить значительное усилие, чтобы вставить жало отвёртки в узкий зазор.

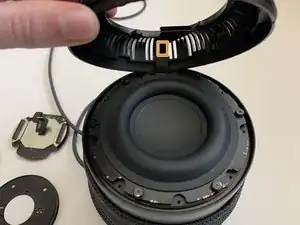

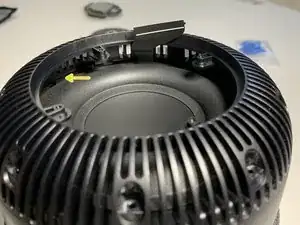

Тяните верхнюю крышку строго вверх. Это нужно сделать в четырёх местах.

Будьте осторожны при отделении верхней части от клея. Шлейф, отключённый на шаге 7, приклеен к верхней части и его можно легко порвать.

Осторожно отклейте шлейф от верхней части.

Действуйте медленно, чтобы не повредить шлейф.

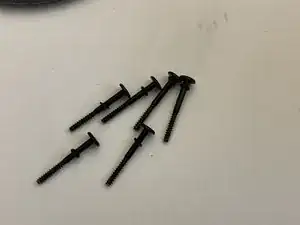

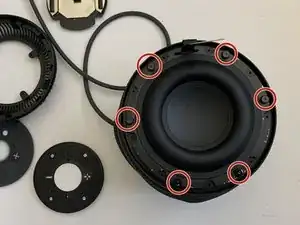

Выкрутите шесть винтов Torx T6, крепящих низкочастотный динамик.

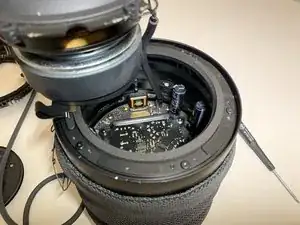

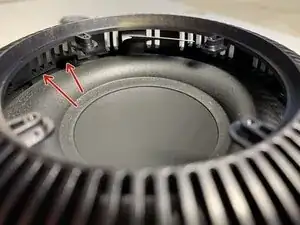

Осторожно поднимите динамик за края и проденьте шлейф материнской платы сквозь него.

Поддерживайте динамик рукой с верхнего края HomePod.

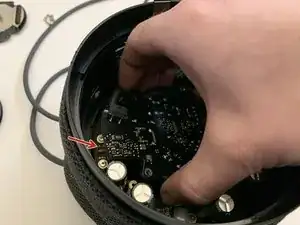

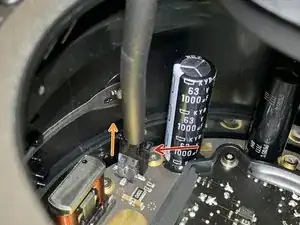

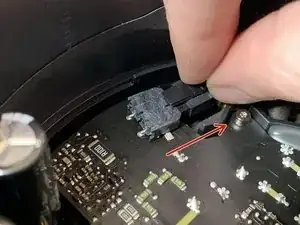

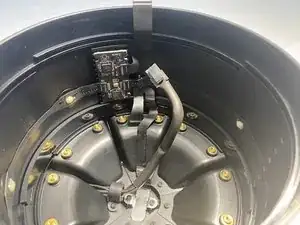

Другой рукой залезьте внутрь и нажмите на язычок разъёма, затем потяните прямо вверх, чтобы отключить динамик от платы усилителя.

Извлеките низкочастотный динамик из HomePod.

Снимите уплотнитель динамика.

Этот уплотнитель — простая, но критически важная деталь, обеспечивающая герметичность корпуса с установленным драйвером. Если не заменить уплотнитель, качество звука ухудшится, появятся шумы от воздушных потоков.

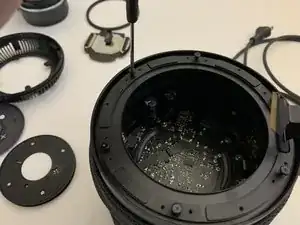

Выкрутите шесть винтов Torx T6.

Обратите внимание на маленькие резиновые уплотнительные кольца, идущие вместе с каждым винтом. Замените повреждённые или отсутствующие кольца.

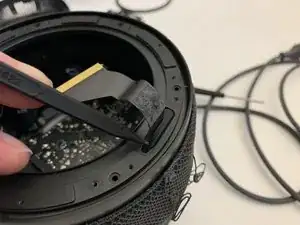

С помощью лопатки протолкните силиконовую втулку через верхнее кольцо.

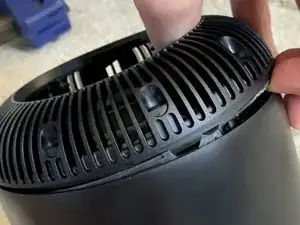

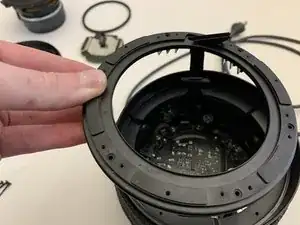

Снимите верхнее кольцо с HomePod.

После снятия верхнего кольца удалите втулку с ленточного кабеля.

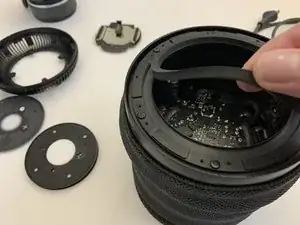

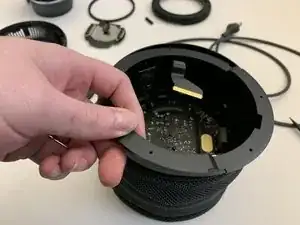

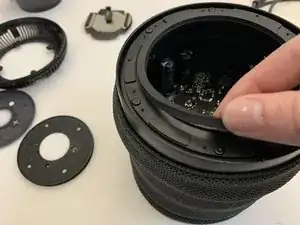

Поверните среднее кольцо против часовой стрелки, чтобы открутить его от HomePod.

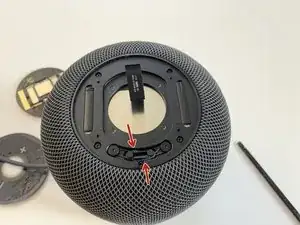

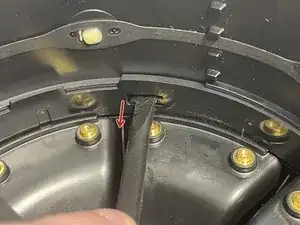

Нажмите на фиксатор вниз и потяните в направлении стрелки.

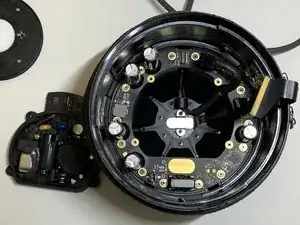

Снимите четыре винта Torx T6, крепящих блок питания к плате усилителя.

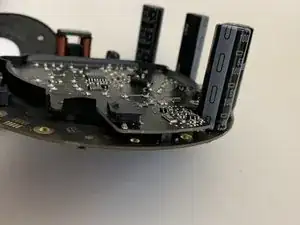

При снятии блока питания (после удаления винтов) обязательно тяните строго вверх (оранжевая стрелка). Этот разъём хрупкий и легко повреждается при демонтаже и установке!

На третьем изображении показано, как плата блока питания правильно соединяется с платой усилителя.

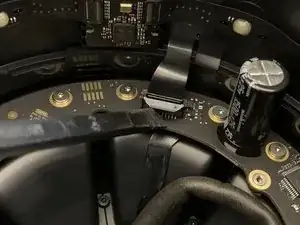

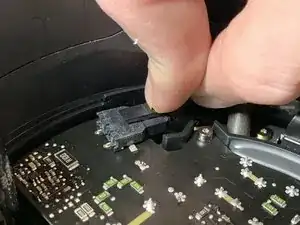

Отключите ленточный кабель, соединяющий плату усилителя с логической платой.

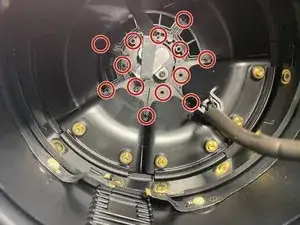

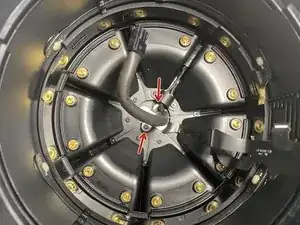

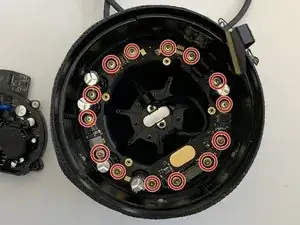

Снимите 14 винтов Torx T6, крепящих плату усилителя к семи твитерам.

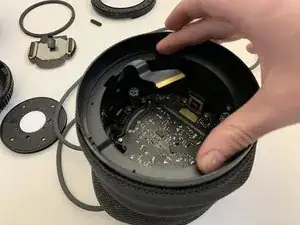

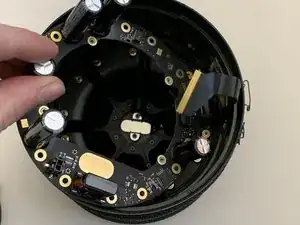

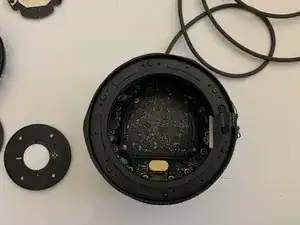

Осторожно поднимите и извлеките плату усилителя из HomePod.

Отключите три ленточных кабеля от платы микрофона.

Нагрейте плату микрофона с обратной стороны с помощью фена.

Пластиковой лопаткой отделите печатную плату от корпуса.

Это сложно сделать, но при наличии двух лопаток и ногтя это возможно.

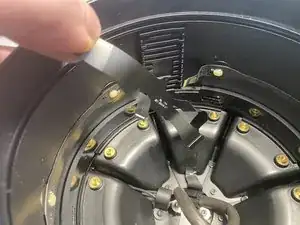

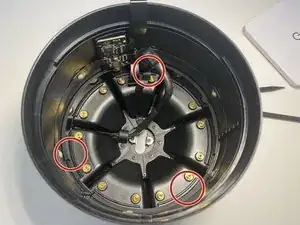

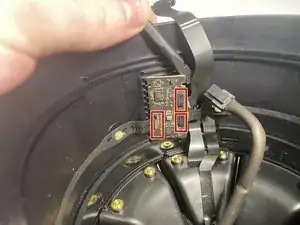

Одной рукой нажмите на два фиксатора, а ногтем — на третий фиксатор, второй рукой открутите (против часовой стрелки) крепёжное кольцо твитера.

Достаточно повернуть стопорное кольцо твитера на несколько оборотов. Полностью снимать его не нужно.

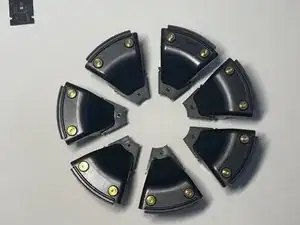

Снимите три винта, которые крепят твитер на месте.

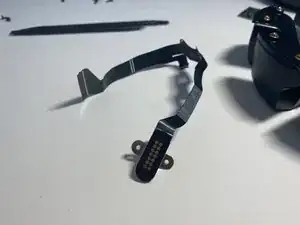

Снимите два винта T6, крепящих диагностический порт к нижней части корпуса.

Осторожно отклейте ленточный кабель от стенки HomePod. Следите, чтобы не порвать этот кабель.

Напоминаем, что полезно прогревать внешнюю часть корпуса около ленточного кабеля феном, чтобы размягчить клей, фиксирующий кабель на месте.
