Ремонт/замена диафрагмы среднечастотного динамика Sonos One

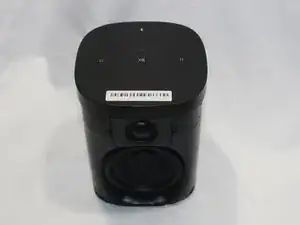

Отключите все сетевые кабели питания.

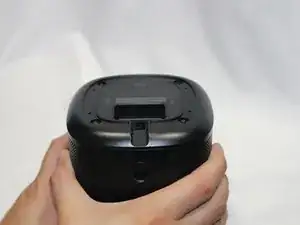

Снимите резиновую ножку и пластиковую заглушку винта на днище устройства с помощью пластикового инструмента для вскрытия.

Примечание: резиновую ножку и пластиковую заглушку винта можно снять одним целым куском для облегчения сборки.

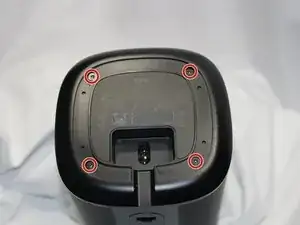

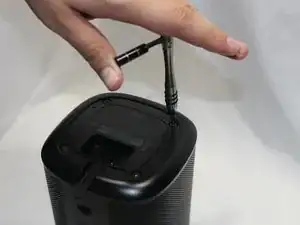

Выверните четыре винта Torx T10 длиной 10 мм с нижней стороны колонкки.

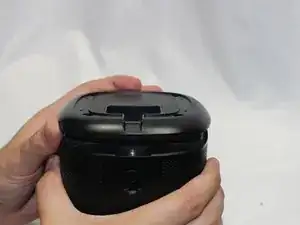

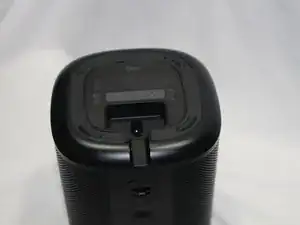

Снимите нижнюю крышку, слегка сжав защитную крышку и подталкивая её вверх пальцами.

Защитная защёлка крышки очень тонкая и легко деформируется.

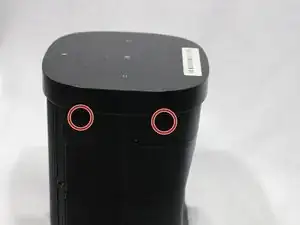

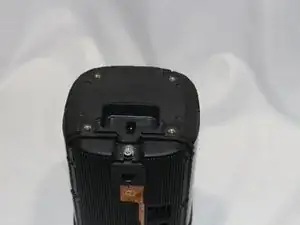

Снимите один винт Torx T10 длиной 8 мм и защитную защёлку крышки.

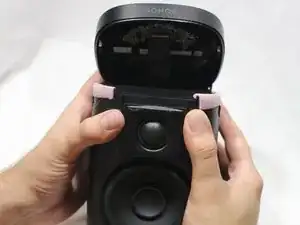

Подвигайте защитную крышку вверх, чтобы снять её.

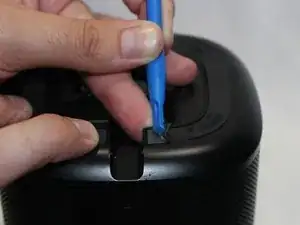

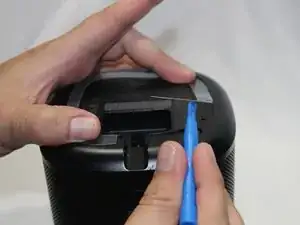

Используйте заострённый конец лопатки, чтобы снять крышки, прикрывающие винты.

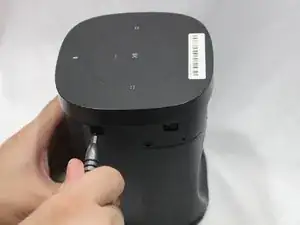

Выверните четыре винта Torx T8 длиной 9 мм по периметру панели управления.

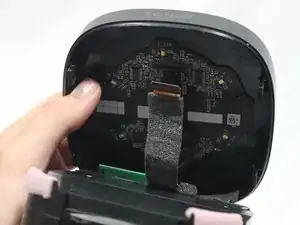

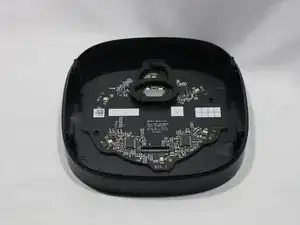

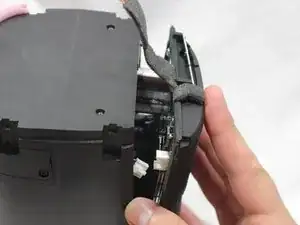

Расположив переднюю часть устройства к себе, приподнимите панель управления вверх, используя большие пальцы.

Панель управления соединена с колонкой ленточным кабелем, работайте медленно.

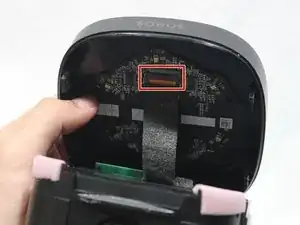

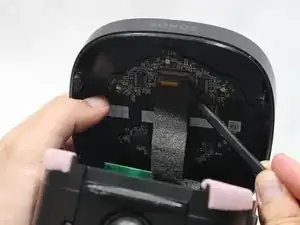

Используйте лопатку, чтобы откинуть фиксирующий язычок на ZIF-разъёме ленточного кабеля панели управления ZIF.

Вынимите ленточный кабель панели управления из разъёма.

Отведите панель управления от колонки, чтобы полностью отделить её.

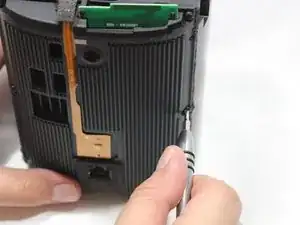

Выверните шесть винтов Torx T8 длиной 9 мм с панели платы.

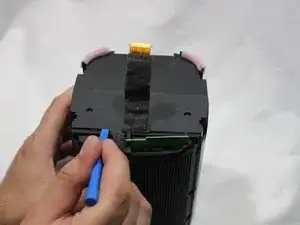

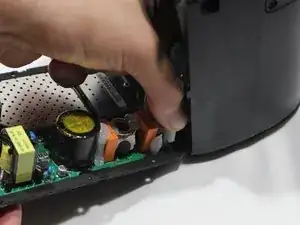

С помощью пластикового инструмента для вскрытия отделите плату от корпуса колонки.

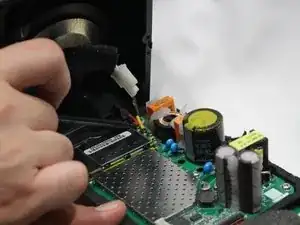

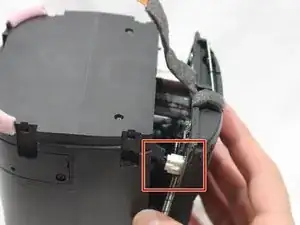

Отсоедините кабель динамика от платы, оттянув его большим пальцем.

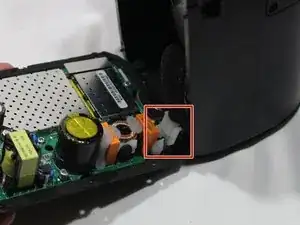

Отсоедините вилку адаптера питания от платы большим пальцем.

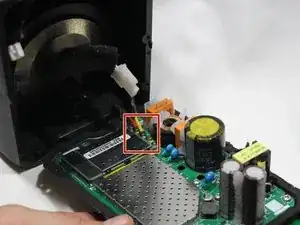

С помощью заострённого конца лопатки отсоедините красный, зелёный и жёлтый кабели, подключенные к модулю Wi‑Fi приёмопередатчика.

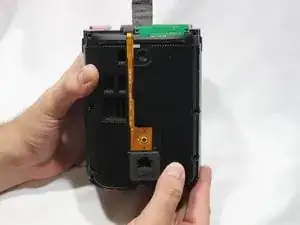

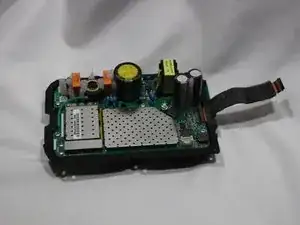

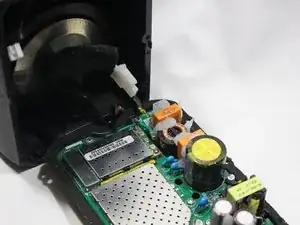

Снимите панель платы с корпуса колонки.

Вуфер обладает сильным магнитным притяжением, из‑за чего извлечение металлических винтов иногда затруднено.

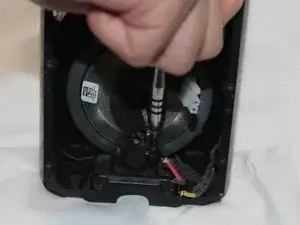

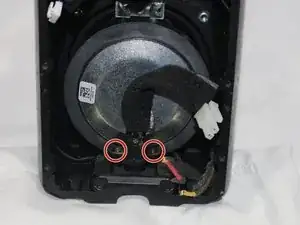

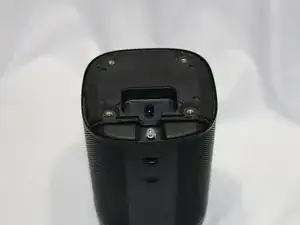

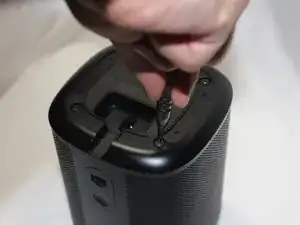

Выверните два винта Torx T8 длиной 9 мм у разъёма адаптера питания.

Извлеките разъём адаптера питания из его посадочного места в корпусе.

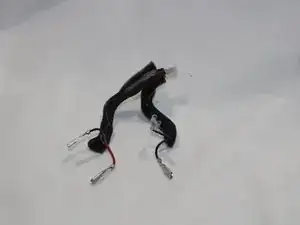

Отсоедините кабели вуфера.

Если снять защёлки трудно, можно использовать плоский конец лопатки, чтобы надавить на среднюю защёлку, а затем потянуть вкладку для отключения.

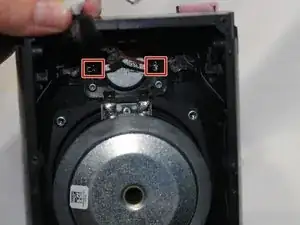

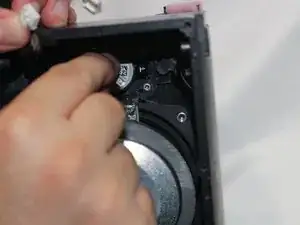

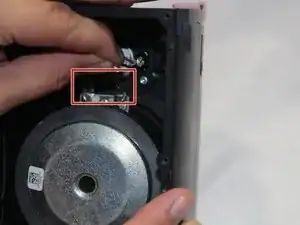

Отсоедините кабели от пищалки.

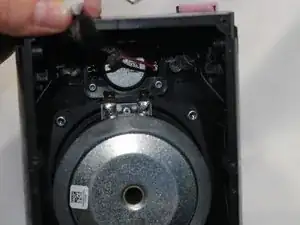

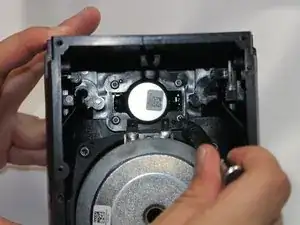

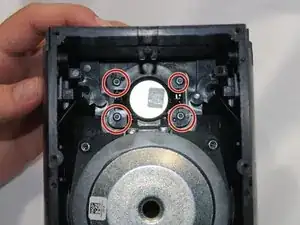

Выверните четыре винта Torx T10 длиной 10 мм у пищалки.

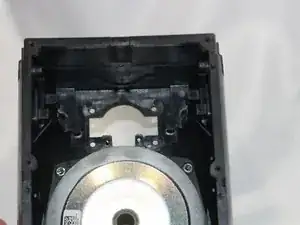

Снимите пищалку с корпуса колонки.

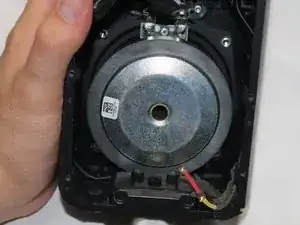

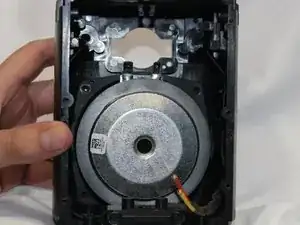

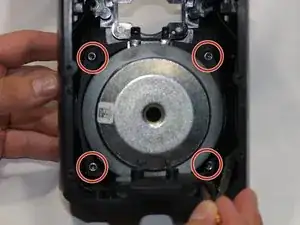

Удалите четыре винта Torx T10 10 мм с динамика низких частот.

Динамик низких частот плотно установлен в посадочном гнезде рамы; для извлечения из корпуса требуется аккуратная работа.

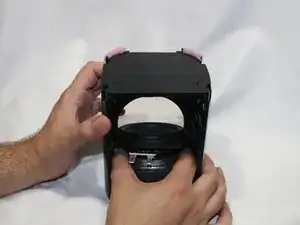

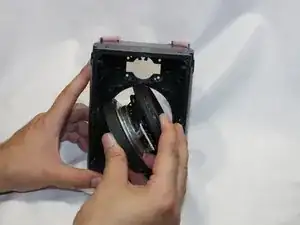

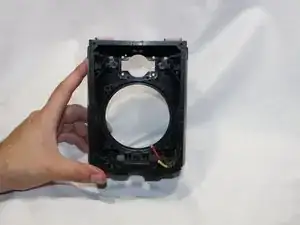

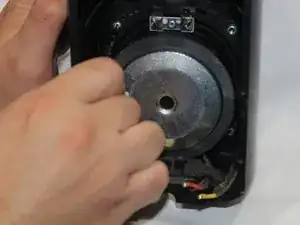

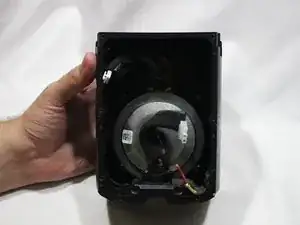

Извлеките динамик низких частот из корпуса колонкки.
