Замена материнской платы Beats Pill XL

Используя пластиковый инструмент для вскрытия, подденьте корпус от остальной части устройства.

Подденьте по всему периметру и затем разъедините части.

Разделить должно быть относительно просто. Не бойтесь приложить необходимую силу.

С помощью большого пальца снимите 8 резиновых заглушек, чтобы добраться до винтов.

Просто сдвиньте их в направлении динамиков — они выйдут достаточно, чтобы схватить край и вытащить их.

На приведённой фотографии мы отметили четыре из них с одной стороны Beats Pill XL. Другие четыре симметричны этим и находятся с противоположной стороны устройства.

Используя отвертку Phillips #2, выверните 8 винтов (10 мм maxi-loc Phillips #2), которые удерживают корпус вместе.

Медленно разъедините переднюю и заднюю части корпуса. Старайтесь избегать натяжения подключённых кабелей.

Разъединяйте с равномерным медленным усилием, чтобы избежать повреждения ленточных кабелей.

Осторожно потяните за пластиковую вкладку у основания ленточного кабеля, чтобы извлечь его из материнской платы.

Никогда не тяните за провода кабеля, это может повредить кабели и/или материнскую плату. Всегда отсоединяйте кабели от основания у материнской платы.

С помощью большого и указательного пальцев потяните вверх за основание кабеля питания, чтобы извлечь его из материнской платы.

Несмотря на наличие двух батарей, только один кабель соединяет их с материнской платой.

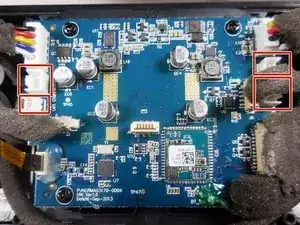

После выполнения инструкции по снятию корпуса отсоедините кабели, соединяющие динамики.

Просто потяните их вверх, не тяните за сами провода.

Отложите половину устройства с динамиками в сторону.

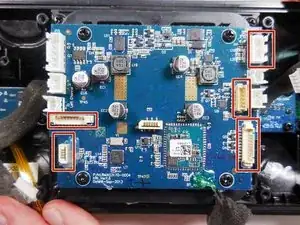

Снимите все пять оставшихся разъёмов с материнской платы.

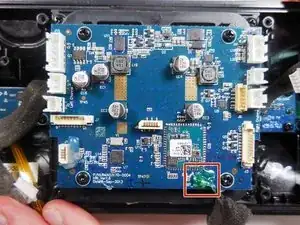

Не снимайте антенну Bluetooth в правом нижнем углу материнской платы.

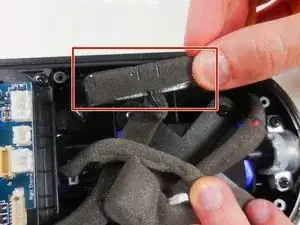

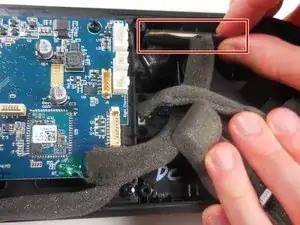

Снимите чип антенны Bluetooth, расположенный в правом верхнем углу материнской платы.

Другой конец этого чипа соединён с платой через антенну Bluetooth. Будьте осторожны и не тяните за этот конец ни в коем случае.

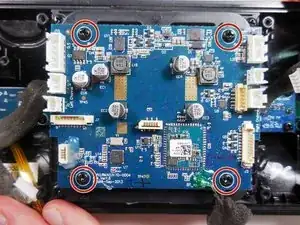

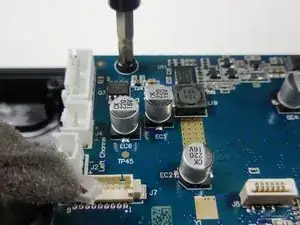

Используя отвертку Phillips #2, выкрутите 4 винта (8 мм с полукруглой головкой Phillips #2), удерживающие материнскую плату в корпусе. Они расположены в четырёх углах платы.

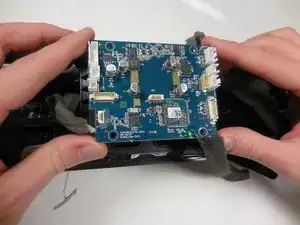

Держась обеими руками, аккуратно поднимите материнскую плату из корпуса.

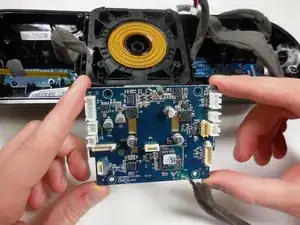

Материнская плата успешно извлечена.

Обязательно положите плату в безопасное место, когда с ней не работают.
