Замена динамика Bose SoundLink Color
Для этого руководства потребуется почти полная разборка устройства. Это включает снятие внешнего корпуса и печатной платы, а также небольшие работы по паянию.
Шаг 1
На задней панели устройства расположены четыре круглых пластиковых заглушки.
С помощью металлической лопатки аккуратно подденьте пластиковые крышки.
Крышки приклеены, поэтому будьте осторожны, чтобы не повредить корпус при их снятии. По возможности используйте лопатка или пластиковый инструмент для открытия.
Шаг 2
Снимите четыре винта T15 Torx Security длиной 1,8 см с внешнего корпуса.
Некоторые из них имеют 5-звёздчатые T15 Torx security винты вместо более распространённых 6-звёздчатых.
Шаг 3
Осторожно раскройте корпус.
Верхняя кнопочная панель может потребовать повторного приклеивания при установке нового корпуса.
Шаг 4

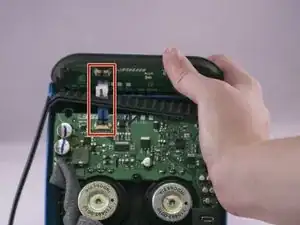

Поднимите фиксирующую защёлку ZIF-разъёма кабеля кнопок.
Вытащите кабель кнопок, тянув его прямо из разъёма.

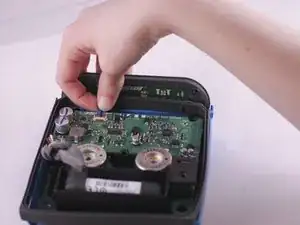

Снимите внутреннюю сборку.
Шаг 5
Динамики расположены на передней части внутренней сборки.

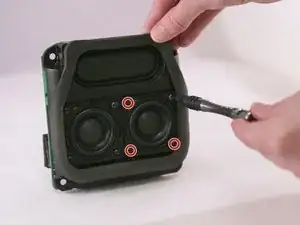

С помощью крестовой отвёртки отверните четыре винта длиной 1,3 см, удерживающие заменяемый динамик.
Шаг 6

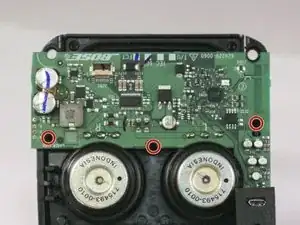

Печатную плату держат три винта.

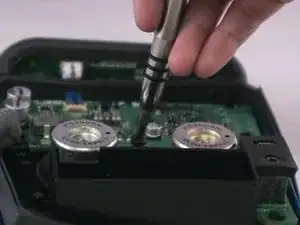

С помощью крестовой отвёртки отверните три винта длиной 1,2 см.
Шаг 7

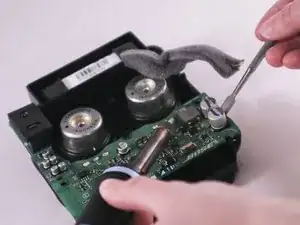

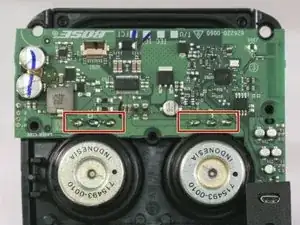

Вы припаяйте поочерёдно три контакта, соединяющие динамик с материнской платой.
Аккуратно подденьте материнскую плату лопаткой, чтобы убедиться, что каждый контакт отпаялся.
Работайте осторожно. Сильное поддевание может повредить плату.
Шаг 8

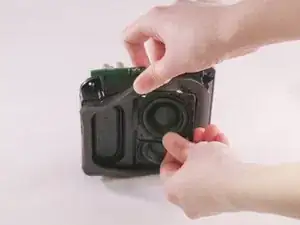

Протолкните динамик через переднюю часть внутренней сборки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
