Замена динамика Beats Pill XL

С помощью пластиковой раздвижной лопатки отсоедините корпус от остальной части устройства.

Обойдите весь край по периметру, затем разъедините части.

Разъединение должно происходить относительно легко. Не бойтесь прикладывать необходимое усилие.

Используя большой палец, извлеките 8 резиновых заглушек, чтобы получить доступ к винтам.

Просто сдвиньте их в сторону динамиков — они выйдут настолько, что можно будет зацепиться за край и вытащить полностью.

На приведённом изображении четыре заглушки помечены с одной стороны Beats Pill XL. Остальные четыре расположены симметрично этим четырём с противоположной стороны устройства.

Используя крестовую отвёртку #2, выкрутите 8 винтов (10 мм, крестовые #2 maxi-loc), которые скрепляют корпус.

Медленно разъедините переднюю и заднюю части корпуса. Старайтесь не создавать натяжения на подключённых кабелях.

Разделяйте корпус плавным и постоянным усилием, чтобы не повредить ленточные кабели.

Аккуратно потяните за пластиковую бирку у основания ленточного кабеля, чтобы отсоединить его от материнской платы.

Никогда не тяните за сам кабель — это может повредить кабели и/или материнскую плату. Всегда отсоединяйте кабели у основания, рядом с материнской платой.

Большим и указательным пальцами потяните вверх за основание силового кабеля, чтобы отключить его от материнской платы.

Несмотря на наличие двух аккумуляторов, к материнской плате подходит только один кабель, соединяющий оба.

После выполнения инструкции по снятию корпуса отключите кабели, идущие к динамикам.

Просто потяните за коннекторы вверх, не задевая сами провода.

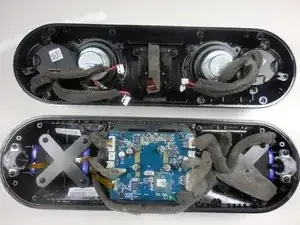

Отложите в сторону половину устройства, в которой не находятся динамики.

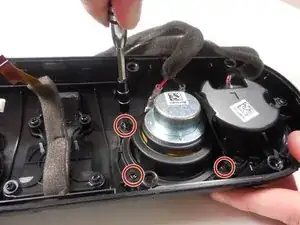

Используя крестовую отвёртку #2, выкрутите 4 винта (8 мм, крестовые #2 maxi-loc), которые крепят динамик к корпусу.

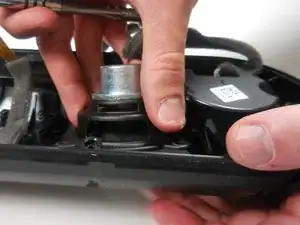

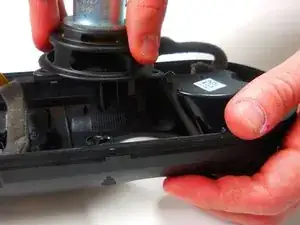

Удерживая корпус одной рукой, потяните вверх динамик, который необходимо заменить.

В этом руководстве описана замена одного из двух больших динамиков, однако два малых динамика заменяются аналогичным образом.
